北京昆仑海岸JWST-20W1温湿度传感器便于管理采用进口产

品，探测范围宽，可对温湿度进行精确测量，

使用温度补偿电路，产品工作稳定可靠。

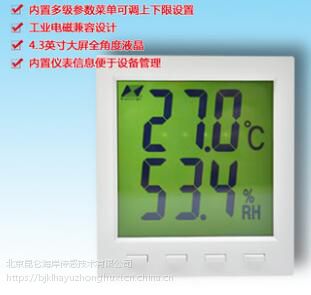

 标准 86 接线盒安装方式

 内置多 参数菜单可调上下限设置

 工业电磁兼容设计

 标准 RS485 或 RS232 通讯接口

 4.3 英寸大屏全角度液晶

 内置仪表信息便于设备管理

二.北京昆仑海岸JWST-20W1温湿度传感器技术参数

供 电：DC 24V（12V～28V）

电流：40mA （DC 24V）

量 程：湿度: 0％RH～100％RH

温度:-20℃～60℃

准 确 度：湿度±3％RH (5％RH～95％RH,25℃)

温度±0.5℃（25℃）

工作温度：-20℃～60℃

长期稳定性：湿度:≤1%RH/y

温度:≤0.1℃/y

响应时间：≤15s（1m/s 风速）

输出信号：RS485 □RS232

安装方式：固定墙面

外 壳：ABS 白色 106mm×95mm×29mm 产品重量：≤ 150g

北京昆仑海岸JWST-20W1温湿度传感器管理安装步骤：

1、打开变送器，如图 C；

2、将电缆线根据正确的接线顺序连接变送器

底板的接线端子上，然后将底板安装于墙

面，将变送器盖好，如图 D。

安装位置：

1、 北京昆仑海岸JWST-20W1温湿度传感器-按键设置4.3英寸大屏液晶应尽量垂直放置，保证安装墙面

时，传感器在变送器的下方（变送器上的

字体为正方向）；

2、 安装高度为人体坐高或主要要求测量的

环境区域。

JWST-20W温湿度变送器-智能可调型昆仑海岸传感器安装注意事项：

1、避免在易于传热且会直接造成与待测区域

产生温差的地带安装，否则会造成温湿度

测量不准确。

2、安装在环境稳定的区域,避免直接光照,远

离窗口及空调、暖气等设备,避免直对窗

口、房门。

3、尽量远离大功率干扰设备，以免造成测量

的不准确,如变频器、电机等。

六.使用

1、 仔细检查，确保接线正确后，通过 485 转换

模块接 PC 机串口（232 输出直接连接），接

通 DC 24V 或 12V 电源，可通过测试软件查

看温湿度值。（详见通讯附录）

2、 如想拆卸变送器，必须 断开电源，然后进

行拆卸。

3、 此变送器为室内型，变送器内部避免有水进

入，以免造成损坏。

七.北京昆仑海岸JWST-20W1-B1温湿度传感器-按键设置4.3英寸大屏液晶注意事项

1、 使用前请认真阅读本说明书，确保接线正确。

任何错误接线均有可能对变送器造成不可逆

损坏。

2、 避免在易于传热且会直接造成与待测区域产

生温差的地带安装，否则会造成温湿度测量

不准确。

3、 防止化学试剂、油、粉尘等直接侵害传感器，

勿在结露、 限温度环境下长期使用。请勿

进行冷、热冲击。

八、保养

1、变送器长时间使用会产生偏移，为保证测量

准确度，每年校准 次。

九、运输、存储

1、变送器尽量避免震动，轻拿轻放。

2、长时间存储条件：10℃～40℃；20％RH～

50％RH。 十、开箱检查

1、打开包装后，检查变送器是否完好。

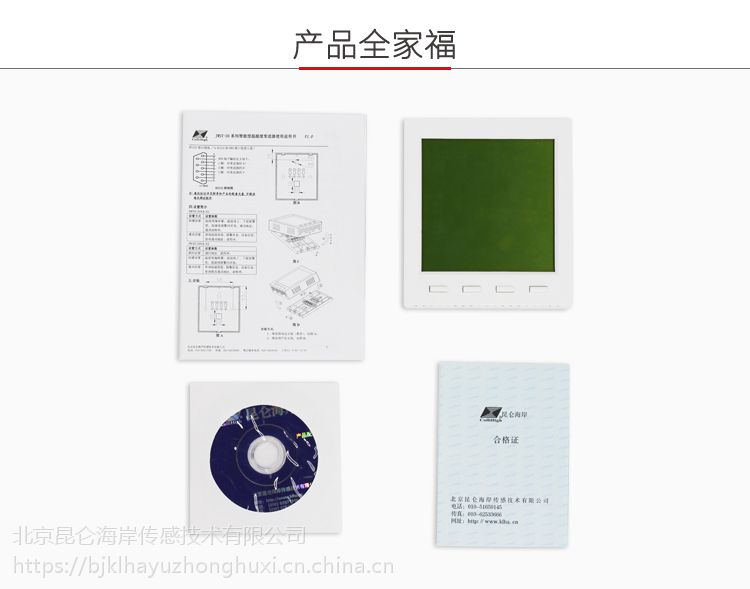

2、变送器 1 支，说明书 1 份，合格证 1 张，光

盘 1 张。

十 、故障分析与排除

1、网络输出，如变送器通讯不上，请检查接线

是否正确，是否牢固；通讯测试软件是否设

置正确（串口，波特率，数据位，停止位校

验方式，采集周期，流量控制 出厂默认为：

com1，9600，8，1，n，1000，无）。
