端子 4： V+（电源正或两线制温度供电正）

端子 3： T（温度输出）

端子 2： H（湿度输出）

端子 1： GND（地或两线制湿度供电正）

二北京昆仑海岸JWSL-2AT壁挂温湿度变送器 使用

1、 仔细检查，确保接线正确后，网络输出时：

通过 485 转换模块接 PC 机串口，接通 DC 24V

或 12V 电源，可通过测试软件查看温湿度值；

模拟输出时：接通 DC 24V 或 12V 电源，用

万用表测量时就会测量出对应的电流或电

压值。（详见通讯附录）

2、 如想拆卸变送器，必须 断开电源，然后进

行拆卸。

3、此变送器为室内型，变送器内部避免有水进

入，以免造成损坏。

三.北京昆仑海岸JWSL-2AT壁挂温湿度变送器注意事项

1、 使用前请认真阅读本说明书，确保接线正确。

任何错误接线均有可能对变送器造成不可逆

损坏。

2、 避免在易于传热且会直接造成与待测区域产

生温差的地带安装，否则会造成温湿度测量

不准确。

3、 防止化学试剂、油、粉尘等直接侵害传感器，

勿在结露、 限温度环境下长期使用。请勿

进行冷、热冲击。

四、北京昆仑海岸JWSL-2AT壁挂温湿度变送器保养

1、变送器长时间使用会产生偏移，为保证测量

准确度，每年校准 1 次。

五、北京昆仑海岸传感、变送 体化温湿度变送器JWSL-2AT

1、变送器尽量避免震动，轻拿轻放。

2、长时间存储条件：10℃～40℃；20％RH～50

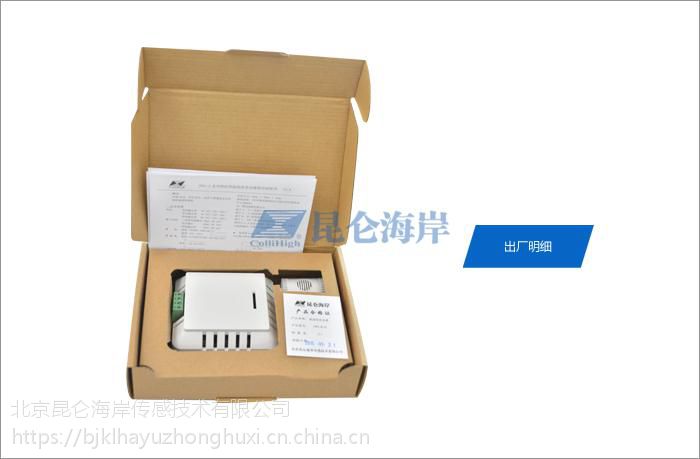

％RH。 九、开箱检查

1、打开包装后，检查变送器是否完好。

2、变送器 1 支，说明书 1 份，合格证 1 张。 十、故障分析与排除

1、模拟输出时，如变送器输出为 0，或输出值

不再量程之内，请检查接线是否正确，是否

牢固。

2、网络输出时，如变送器通讯不上，请检查接

线是否正确，是否牢固；通讯测试软件是否

设置正确（串口，波特率，数据位，停止位

校验方式，采集周期，流量控制 出厂默

认为：com1，9600，8，1，n，1000，无）。
