XL-ZB中光强 B 型航空障碍灯，底部采用航空铝压铸而成， 全密封结构；光源采用航空障碍灯专用LED鞋，具有发光亮度高， 能耗低，寿命长等特点；灯罩采用PC 材料、耐腐蚀、抗 UV、抗冲击；控制电路抗冲击能力强、带有防浪涌保护装置，能适用于恶劣的工作环境。

2、 主要功能及特点

●采用高亮度专用 LED，配合 进的驱动电路寿命长达 20年以上。

●产品具有光控自动控制功能，在阴雨天和晚灯具自动开启工作。

●采用进口防雷鞋对灯具进行全面防雷击保护，为用户同线路中的其它控制设备提供有效防护。

●采用全进口元件和 进的电路设计配合严格的质量控制体系， 所有产品质量问题可为用户提供长达 5年的质保服务

3、技术规格：

型号XL-ZB

光源寿命20 万小时

电源AC180V～AC265V

发光颜色红色

静态电流≤50uA

瞬间功率15W

闪光频率20 次/分

垂直发光角度≥3°

/

/

水平发光角度360°

光强≥1500CD

外形尺寸158mm（D）×285mm（H）

状态控制方式/

安装尺寸￠119mm×M8

环境温度-40℃～60℃

抗风能力80 米/秒

重量1.7kg

防护等 IP65

4、适用范围

XL-ZB航空障碍灯广泛适用于大楼、高层建筑、烟囱、铁塔、机场及任何超高建筑物。

5、产撇装与使用：

5.1安装固定：灯具采用 4个 M8螺栓固定，或者根据需要摆放在需要的位置。

5.2接线方式：将灯具固定完成之后，将灯具中的电缆线对应接

线图正确连接即可，多个灯具在同 条线路中使用时，必须将灯具相同颜色的电缆线对应连接。作为单灯使用时，只需要连接220V即可。

5.3灯具在安装在发射铁塔上时，需距离发射天线2米以上，并尽可能避免强的辐射区，以免影响灯具的正常工作和通讯。发射功率500W以上站需离天线3 米以上。

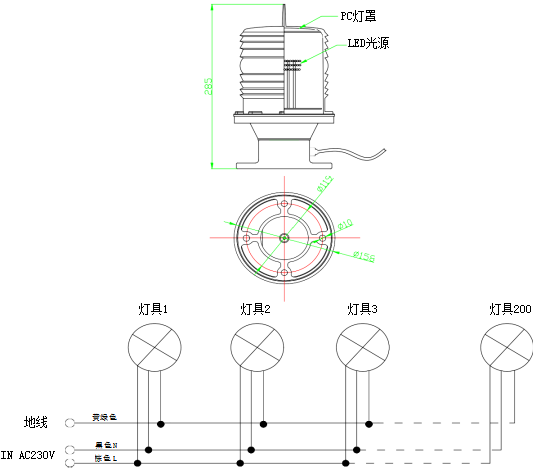

6、结构图及接线图
