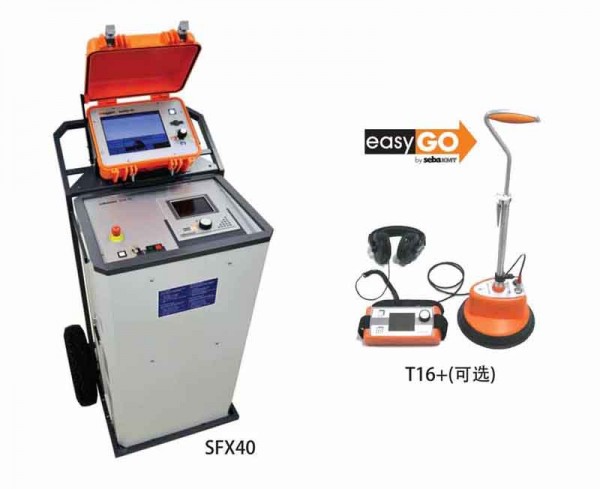

SFX40是德国赛巴与欧美发达国家同步推出的电缆故障定位手推车，适合380V-220kV电缆故障快速准确定位，内置德国赛巴下属Hagenuk哈克滤波器，精确协调高压冲击电弧与SX脉冲反射发生时刻，波形采样 次成功率非常高。SFX40标配0-16kV,0-32kV两档高压单元，可选放电能量2000焦耳。为适应国内系统地接地 疏于检测的普遍问题，SFX40专门设计了F-Ohm接地电阻、F-U跨步电压监测单元，随时随地提醒现场接地有效性，保障电缆故障定位人身安全。

进水型高阻故障

电缆进水型高阻故障包括进水型本体故障和进水型接头故障，当地下水分和潮气进入故障点处时，普通的高压预定位方法发出的高压脉冲往往被水熄灭，反复多次采样缺无法获得有效预定位波形，使现场定位时间变得漫长。

SPG40系统是德国赛巴S系列手推车系统的高端产品，功能定位于解决高低阻故障和进水型疑难电缆故障，其中SPG40多档高压单元内置高端滤波器M219，自动将高压放电在故障点处的稳定燃弧时间延长为720ns，是二次脉冲法燃弧时间3倍以上，并主动协调进水处采集接地发射信号的时间。与其他同类产品相比，SPG40系统依靠M219主动弧反射滤波器可采集到更多成功波形，提高预定位 次成功率和抢修效率。

主要特点

SX脉冲反射仪采样频率高达400MHz

15次弧反射滑动新技术，供您选择波形

Centrix车载 自动引导菜单，全自动卡点

手推车式集成设计

T16+自动给出确定点的前进方向

十种安全监护

  上海巴测电气SFX40手推车式智能电缆故障定位系统

技术参数

缘测试：0-40kV

输出电压：两档0-16kV ;0-32kV 可选三档、四档、五档

冲击能量：1000j/2000j

弧反射滤波器：M219
