HVB10电缆故障综合测试系统是德国赛巴2015年研制的电力电缆综合检测的智能解决方案，可实现电缆主 缘故障预定位；外护套耐压试验与 缘状态评价、外护套故障点预定位、外护套故障点精确定点四大功能。该系统满足中国GB50150-2016《电气设备交接试验标准》外护套耐压试验规程；采用 的智能电压比较法进行电缆主 缘及外护套预定位，预定位精度不再与远端短路线截面有关；精确定点采用创新的双 性跨步电压法，定点能力更简单、更快速、更准确。

H10预定位：双 性电压降法

精定点1：音频下跨步法（BC-i5000+A字架）

主要特点

双 性：双 性电压降法，抗干扰能力超越电桥法

高精度：双跨步电压法精度5μV

智能化：自动显示跨步电压 性（黑色或红色）、数值

双精确定点：A字架+脉动跨步电压法

无局限性：好相与坏相 缘电阻差值小，长度、线径无影响

经典款MFM10

MFM10适用于10kV-500kV电缆外护套耐压试验与故障快速定位的 技术经典的电缆外护套智能试验与状态评价测试系统。

 上海巴测电气H10电缆外护套综合故障测试仪

技术参数

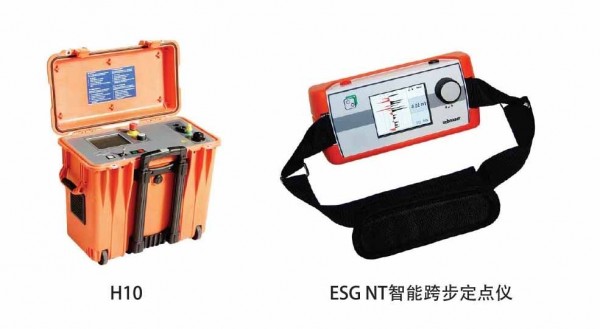

H10

输出电压：0-10kV DC,双 性

脉动电流信号周期：0.5:1/1:2/1.5:0.5/1.5:3.5

A字架：3Hz,4.8Hz,8.44Hz

充电电池：NiMH(340Wh)

ESG NT

灵敏度：5μV…200V

精度：＜5μV

抗扰技术：滤除50Hz,60Hz,16 2/3Hz,DC等交直流电压干扰

弧反射滤波器：M219
