产品概述

     煤气是以煤为原料经干馏或汽化加工制得的含有可燃组分的气体，其主要成分有 氧化碳、甲烷和氢等，有毒性。煤气按产生类别主要分为：高炉煤气、焦炉煤气、转炉煤气、铁合金煤气、空气煤气（或称发生炉煤气）。按热值可分为高热值煤气、中热值煤气及低热值煤气。煤气化可得到水煤气、半水煤气、空气煤气（或称发生炉煤气），这些煤气的发热值较低，煤干馏法中焦化得到的气体称为焦炉煤气，可供城市作民用燃料。它们既是具有 定能值的可燃气体，也是宝贵的化工原料，是工业企业生产中的主要气体燃料。

每种煤气组分也是略有区别。比如焦炉煤气的成分有氢气、甲烷、 氧化碳、氮气、二氧化碳、其他碳氢化合物和氧。其中可燃气体有4种，氢气约占55%~60%,甲烷约占23%~27%， 氧化碳5%~8%左右，含2个碳以上的不饱和烃为2%~4%，不可燃成分二氧化碳约1.5%~3%，氧气0.3%~0.8%，氮气3~%~7%等。而高炉煤气的主要成分为: CO、C02、N2、H2、CH4等，其中可燃成分CO:26～30%，CO2:15～18%，H2:1～4%，N2:54～57%。

所以，在工业生产过程中对煤气成分的监视、检测和控制对提高冶炼产量、降低消耗、提高铁水质量及安全生产起着十分重要的作用。煤气分析仪是监测工艺中煤气成分的重要仪器。煤气分析仪具有检测方便、检测精度和灵敏度高等优点，将其用于工艺监视，可弥补操作人员无法直观地了解和掌握工艺内气流及设备运行情况的缺陷，从而提升工艺生产的监控技术和对工艺生产的掌控能力。

产品概述

天禹智控研制的在线红外煤气热值仪TY-6330采用国际 进的NDIR非分光红外技术和基于MEMS的TCD热导技术，主要用于测量各种煤气、生物燃气中的CO、CO2、CH4、H2、O2、CnHm 等六种气体体积浓度及热值。在线红外煤气热值分析仪标准化3U机箱、测量精度高、结构简单、维护方便，软件功能强大，可拓展性强、现场实用性好，目前畅销国内外。适用于钢铁、化工、煤气化、生物气化、节能监测、能效测评等领域，测量焦炉煤气、高炉煤气、转炉煤气、混合煤气、发生炉煤气、生物燃气等可燃气体不同成分的体积浓度和热值。

产品详情

1、产品实拍

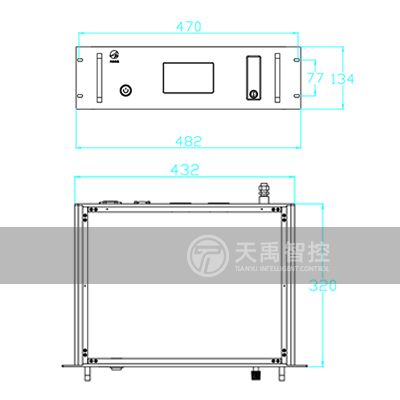

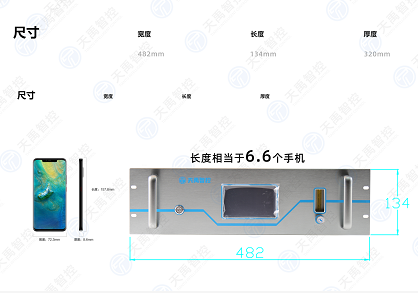

2、尺寸482x134x320mm

3、重量

4、优势、特点

（1）标准化3U机箱设计，铝合金拉丝面板机箱，外观时尚，科技感强，仪器重量轻。

（2）采用进口NDIR非分光红外传感器和TCD热导气体传感器。

（3）仪器测量样气中的CO、CO2、CH4、H2、O2、CnHm六种气体的体积浓度同时输出热值。增加超量程限值使能功能，量程范围内保证测量精度，超量程可测量，提供测量值参考。

（4）热值自动计算、热值单位Kcal/m3和Mj/m3可以自由切换。

（5）仪器内部气体干扰自动修正，保证测量结果无干扰。

测量CnHm浓度，保证焦炉煤气、混合煤气、发生炉煤气、秸秆燃气等气体热值的准确性。

修正CnHm气体对CH4测量结果干扰，精确测量CH4的浓度。

修正CO、CO2、CH4对H2测量结果干扰，精确测量H2的浓度。

修正CO、CO2测量结果干扰，精确测量CO、CO2的浓度。

气体采样流量变化对H2热导传感器测量结果无影响。

（6）仪器具备用户校准通气浓度智能判定功能，防止用户出现误操作，导致仪器无法使用。

（7）仪器响应时间快，可实现7*24*365连续监测。

（8）仪器自动采样分析检测、测量速度快，使用无耗材。

（9）设备操作简单，人员现场培训后即可操作使用。

（10）设备既适用于工业现场连续监测，又适用于化验室气囊取样分析。

（11）中、英文软件操作系统可自由切换。

（12）仪器软件功能强大，具备数据自动存储、查询、删除、USB导出等功能。历史数据存储站点名称可自定义（支持中文输入），测量数据存储时间间隔可自定义设定。

（13）具备RS-485数字输出接口

（14）产品模块化设计、可远程升 软件版本。

6、技术参数

（1）测量指标：CO、CO2、CH4、H2、O2、CnHm（可以任意选择1-6种组分）的浓度，热值显示

（2）测量方法：CO、CO2、CH4、CnHm ：NDIR非分光红外； H2：TCD热导， O2：ECD电化学

（3）量程：CO：0-75%，CO2：0-25% ，CH4：0-40%，H2：0-75%，O2：0-25%，CnHm：0-5%

 （量程可根据用户实际需求配置）

（4）分辨率：CO、CO2、CH4、H2、O2、CnHm：0.01%

（5）精度：CO、CO2、CH4、CnHm：≤±1%FS；H2、O2：≤±2%FS

（6）重复性误差：CO、CO2、CH4、H2、O2、CnHm：≤1%

（7） 佳流量：0.7-1.2L/min

（8）进气压力：2kPa-50kPa

（9）样气要求：无尘、无水、无油

（10）响应时间：T90＜10s（NDIR）

（11）信号输出：RS-485数字输出

（12）工作电源：220V

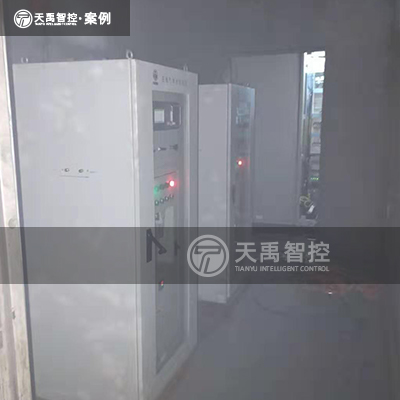

7、现场案例

应用领域

适用于钢铁、化工、煤气化、生物气化、节能监测、能效测评等领域，测量焦炉煤气、高炉煤气、转炉煤气、混合煤气、发生炉煤气、生物燃气等可燃气体不同成分的体积浓度和热值。
