工业光电隔离中继器,型号YF8521信号延长放大器,串口隔离中继器

点击图片查看原图
品 牌: 盈沣
单 价: 面议
起 订: 1 只
供货总量: 9999 只
发货期限: 自买家付款之日起 3 天内发货
所在地: 陕西 西安市
有效期至: 长期有效
最后更新: 2020-07-31 17:51
浏览次数: 64
询价
公司基本资料信息








产品详细说明

YF8521光电隔离型中继器,能够延长RS-485总线网络的通信距离 大1200M,增加RS-485网络设备的数量 多255只。隔离通讯网络中的干扰信号,提高通讯质量。产品内部零延时自动收发转换,即插即用。通讯速率300-115Kbps自适应。内置光电隔离器及DC/DC隔离模块,能够隔离2500Vrms的电压,接口两端带有瞬态电压抑制保护器。采用 新型TVS瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以 高的速度将其两端的阻抗降低,吸收 个大电流,从而把其两端的电压抑制在 个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电和ESD,提供每线600W的雷击浪涌保护功率,以及各种原因在通讯线路上产生的浪涌电压和瞬态过压。

O1CN01a3pffp1ff9umkprMB_!!814754033

二、技术参数

项目

参数

信号隔离

信号输入与输出信号之间高速光电隔离,通讯与电源之间硬件隔离

通讯速率

300bps~115Kbps自适应

主要功能

波特率9600bps时,延长RS-485通讯距离可达1200M。

隔离通讯网络的各种干扰信号,提高整个RS-485网络的稳定性。

增加通讯网络的设备连接数量, 多可达255个。

显示方式

产品带有电源指示,数据流量指示灯,直观了解实时通讯情况

隔离保护

独有的串口保护电路,有效防止浪涌和雷击

传输介质

MODBUS-RTU标准协议,二线制或三线制 ,半双工双绞线或屏蔽线介质传输。

工作电源

9V~24VDC,带电源反接保护,反接不工作,超出范围烧毁产品!!

产品功耗

≤30 mA。

外形尺寸

长*宽*高122mm * 72mm * 43mm

安装方式

35mm 导轨卡装

工作温度

-20℃~70℃

存储温度

-40℃~85℃

相对湿度

5%~95%不结露


IMG_20171227_140002

三、产品外形尺寸与安装

1. 端子接线说明

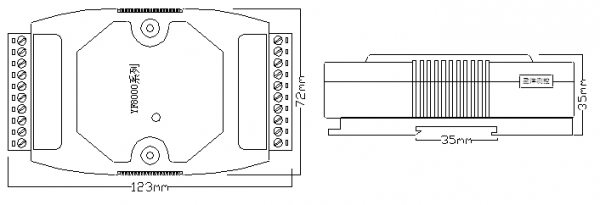

2. 外形尺寸图示意图
外形尺寸

四、产品应用说明

RS-485通讯网络应用中有以下情况均可使用本产品!

1.连接的模块数超过32个,通讯信号传输不稳定。

2.连接到模块的通讯线太长,信号衰减严重。

3.部分场合有较强的其它信号干扰。

4.通讯网络有强烈的浪涌。
