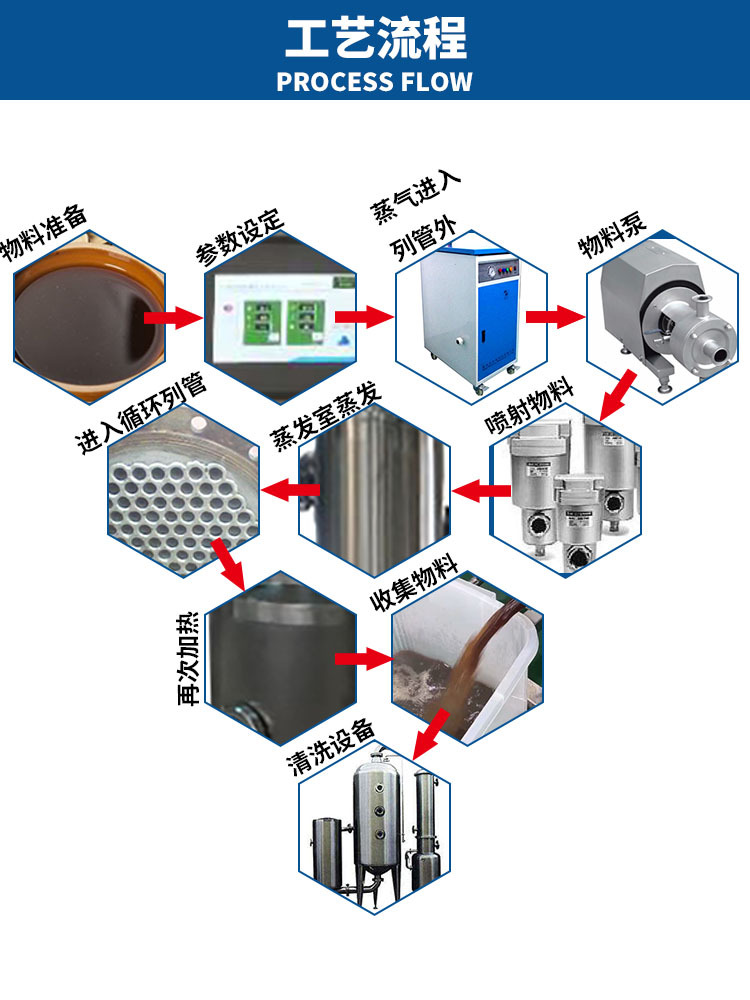

生蒸汽进入加热室的列管外面，将料液加热上升，从
喷管喷入蒸发室，进行汽液分离，其料液从循环管回
到加热室下部再加热，料液受热又喷入蒸发室开成循
环。料液浓缩到 定的程度，经取样确定合格后由出
料口出料，蒸发室蒸发出来的蒸汽经除沫器消除泡沫
再经汽液分离器，部份料液返回蒸发室，其余二次蒸
汽由冷凝器与冷却器冷却成液体进入贮液桶

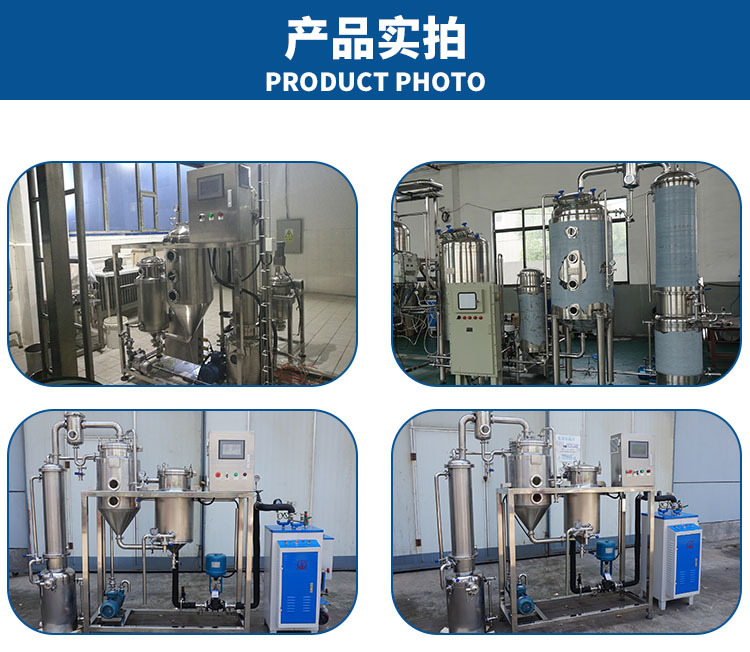

单效浓缩器由加热室、分离器、除沫器、汽液分离器
、冷凝器、冷却器、贮液桶、循环管等部件组成，整
套设备采用优质不锈钢材料制成。加热室内部为列管
式，壳程接入生蒸汽，加热列管内部的液体，加液室
并配有压力表、安全阀，以确保生产安全。分离室正
面设有视镜，供操作者观察料液的蒸发情况，后面人
孔便于更换品种时清洗室内部，并设有温度表、真空
表，以便观察掌握蒸发室内部的料液温度与负压蒸发
时的真空度。

单效蒸发器 般是指单 的蒸发器，它在进行溶液蒸
发时所产生的二次蒸气不再利用。在大规模生产中，
蒸发大量水分必须消耗大量的 次蒸气。为了减少
次蒸气的消耗量，采用将生产中产生出的二次蒸气导
入 二个蒸发器中作加热蒸气用， 二个蒸发器产生
的二次蒸气还可导入 三蒸发器中作加热蒸气用，每
个蒸发器称为 效，以此类推。这样，几个蒸发器
串联操作，就组成了多效蒸发器。

1. 单效蒸发器设备简单，相对操作较容易且设备费用
投入少

2. 真空泵减压下运行，沸点低，温差大，传热效率高

3. 本设备采用外加热自然循环与真空负压蒸发相结合
的方式，蒸发速度快，浓缩比可达1.3，液料在全密封
状态无泡沫浓缩，用本设备浓缩出来的药液，具有无污
染，药味浓的特点，而且清洗方便（打开加热器的上下
盖即可进行清洗）。

4. 整机304不锈钢制作，罐体内部镜面处理，外表面亚
光处理，符合GMP标准

5. PLC工程软件系统，通过触摸屏在线设置浓缩温度、
浓缩时间等参数

6. 可根据要求定做双效、三效、多效蒸发器

7. 可选型号：10L、20L、30L、50L、100L、200L、
300L、500L、1000L、2000L
