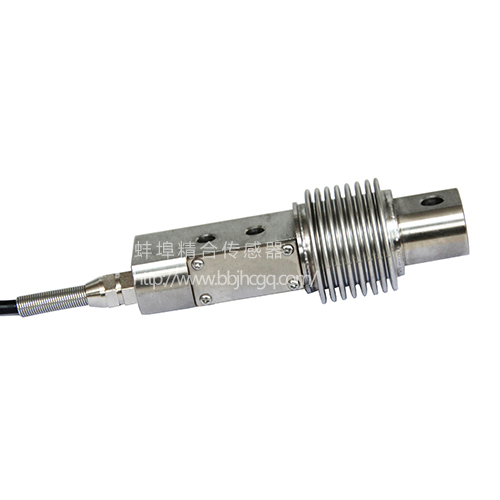

JH-BWG4波纹管传感器




采用悬臂剪切结构。波纹管密封、传感器抗疲劳、抗偏载,可承受拉、压两种工作方式。适用于电子秤、皮带秤、料斗秤及其他力值的测量与控制。 |
技术参数 |
额定载荷 | 5kg~200kg |
综合精度 | 0.2%F·S(线性+滞后+重复性) |
灵敏度 | 2.0mV/V |
蠕变 | ±0.2%F·S/30min |
零点输出 | ±1%F·S |
零点温度影响 | ±0.2%F·S/10℃ |
输出温度影响 | ±0.2%F·S/10℃ |
工作温度 | -20℃~+65℃ |
输入阻抗 | 380±10Ω |
输出阻抗 | 350±3Ω |
缘电阻 | ≥5000MΩ/100VDC |
安全过载 | 150%F·S |
供桥电压 | 建议10VDC |
材质 | 合金钢或不锈钢 |
接线方式 | 输入(+):红线 输入(-):黑线 |
输出(+):绿线 输出(-):白线 |
