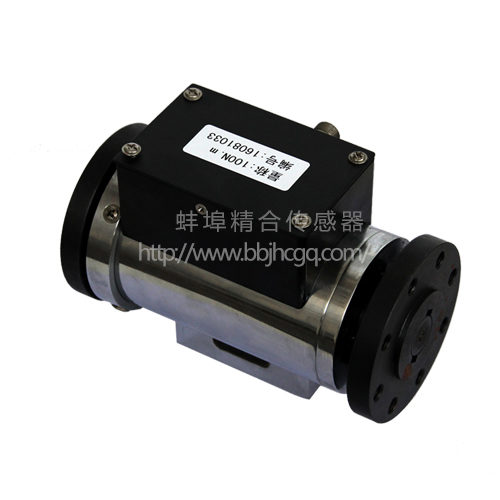

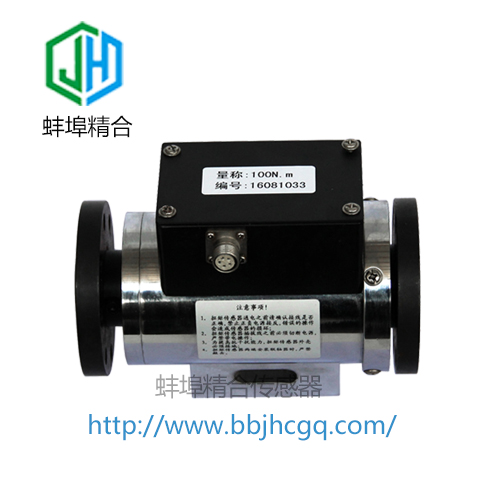

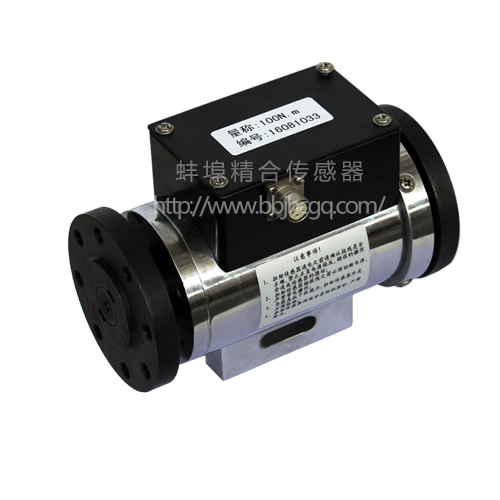

JH-NJD1动态扭矩传感器
| 、法兰式动态扭矩传感器特点： |
| 扭矩测量功能；能源及信号非接触传递功能；输出信号数字化功能；可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号；传递信号时与是否旋转，转速和转向无关。可以适应长时间,高转速运转；精度高，稳定性好；体积小，重量轻，易于安装；不需反复调零即可连续传递正反转扭矩信号；没有集流环等磨损件，可以高转速长时间运行；抗干扰性强；可任意位置、任意方向安装 |
| 二、法兰式动态扭矩传感器应用范围： |
| 1、传递电动机、内燃机等旋转动力设备的输出扭矩及功率。 2、传递发电机、风机、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率。 3、传递各种机械加工中心、自动机床工作过程中的扭矩。 4、传递各种旋转动力设备系统所产生的扭矩及效率。 5、可用于制造粘度计。 |
| 三、技术参数 |
| 扭矩精度 | ±0.2%F•S |
| 频率响应 | 100us |
| 适应转速 | 3000转/分以下 |
| 非线性 | ±0.2%F•S |
| 重复性 | ±0.1%F•S |
| 回差 | 0.1%F•S |
| 零点时间飘移 | <±0.2%F•S |
| 零点温度飘移 | <±0.2%F•S |
| 输出阻抗 | 350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可选） |
| 缘阻抗 | >500MΩ |
| 静态超载 | 120%、150%、200%（可选） |
| 使用温度范围 | -10～50℃ |
| 存贮温度范围 | -20～70℃ |
| 电源 | ±15V±5% |
| 总消耗电流 | <200mA |
| 信号输出 | 0-12V方波频率；空载：10kHz； 正向满量程：15kHz；反方向满量程：5kHz |
| 额定扭矩 | 10kHz±5kHz（正反方向测量值） |
