| LZ-HLA轮辐式称重传感器 |
 |
| 采用高精度轮辐式结构，具有抗偏载能力强、精度高、密封性好、性能稳定可靠等特点；广泛应用于拉压力试验机、料斗秤、配料秤、仓储称、汽车衡等工业自动化测力设备。 |
| 技术参数 |
| 量程 | 50kg～100t |
| 零点输出 | ≤±1%F.S |
| 灵敏度 | 2.0mV/V |
| 非线性 | ≤±0.05%F.S |
| 滞后 | ≤±0.03%F.S |
| 重复性 | ≤±0.05%F.S |
| 蠕变 | ≤±0.05%F.S/30min |
| 零点温度漂移 | ≤±0.03％F·S/10℃ |
| 灵敏度温度漂移 | ≤±0.03％F·S/10℃ |
| 使用温度范围 | -20℃～+60℃ |
| 输入阻抗 | 380±30Ω |
| 输出阻抗 | 350±2Ω |
| 缘电阻 | ≥5000MΩ/100VDC |
| 安全过载 | 120％F·S |
| 供桥电压 | 5～12VDC（推荐10VDC） |
| 材质 | 合金钢/不锈钢 |
| 接线方式 | 红色：电源+（E+） 黑色：电源-（E-） 绿色：输出+（S+） 白色：输出-（S-） |
 |

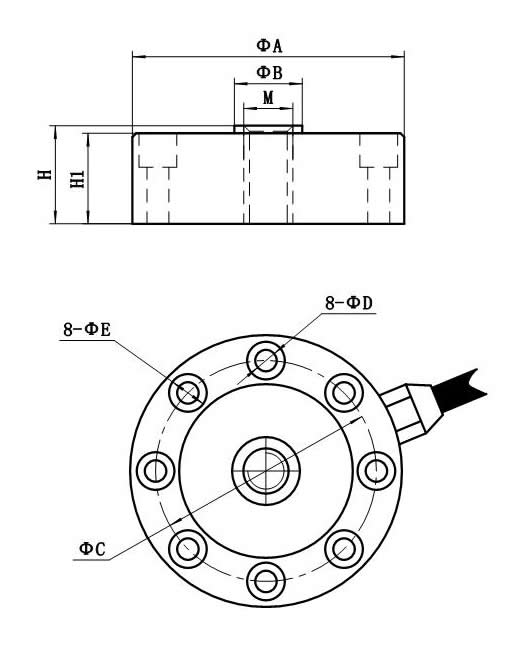

| 尺寸/mm 量程/t |
ΦA | ΦB | ΦC | ΦD | ΦE | H | H1 | M |
|---|---|---|---|---|---|---|---|---|
| 0.05～1 | 72 | 18 | 58.5 | 5.5 | 10 | 24 | 24 | M12 |
| 2～5 | 105 | 29 | 88.9 | 6.5 | 11 | 37 | 34 | M16×1.5 |
| 7～25 | 125 | 39 | 105 | 8.7 | 14 | 52 | 48 | M30×2 |
| 30～50 | 145 | 50 | 116.8 | 11 | 16.5 | 58 | 54 | M40×1.5 |
| 60～100 | 205 | 85 | 162 | 13 | 20 | 85 | 78 | M60×2 |
