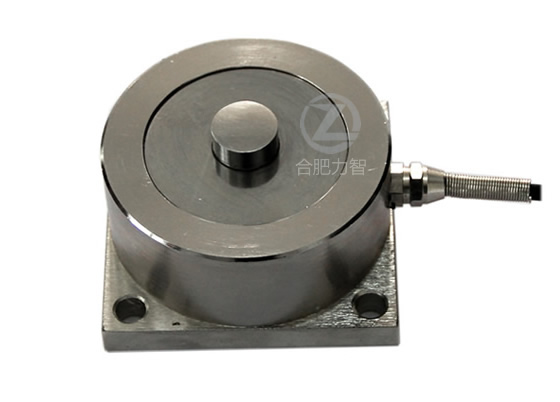

| LZ-HLB轮辐式称重传感器 |
 |
| 采用轮辐式弹性结构，具有安装高度低、抗偏载能力强、测量精度高等特点。 适用于电子秤、料斗秤、配料秤、水泥配料仓、干粉搅拌机、材料力学试验机等各种工业自动化载荷测力控制系统。 |
| 技术参数 |
| 量程 | 100kg～100t |
| 零点输出 | ≤±1%F.S |
| 灵敏度 | 2.0mV/V |
| 非线性 | ≤±0.3%F.S |
| 滞后 | ≤±0.3%F.S |
| 重复性 | ≤±0.3%F.S |
| 蠕变 | ≤±0.3%F.S/30min |
| 零点温度漂移 | ≤±0.03％F·S/10℃ |
| 灵敏度温度漂移 | ≤±0.03％F·S/10℃ |
| 使用温度范围 | -20℃～+60℃ |
| 输入阻抗 | 380±30Ω |
| 输出阻抗 | 350±2Ω |
| 缘电阻 | ≥5000MΩ/100VDC |
| 安全过载 | 120％F·S |
| 供桥电压 | 5～12VDC（推荐10VDC） |
| 材质 | 合金钢/不锈钢 |
| 接线方式 | 红色：电源+（E+） 黑色：电源-（E-） 绿色：输出+（S+） 白色：输出-（S-） |
 |

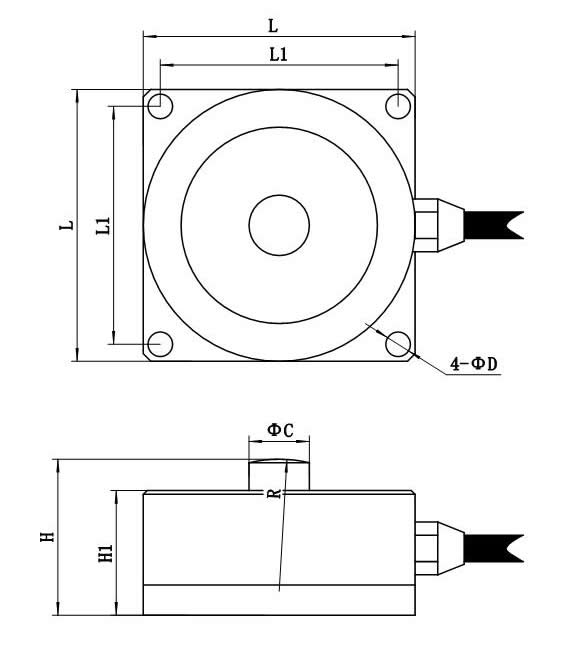

| 尺寸/mm 量程/t |
L | L1 | H | H1 | φC | φD | R |
|---|---|---|---|---|---|---|---|
| 0.1～1 | 72 | 63 | 41 | 33 | 16 | 5.5 | 50 |
| 2～7 | 88 | 72 | 54 | 44 | 20 | 8.5 | 60 |
| 10～25 | 116 | 96 | 82 | 70 | 30 | 11 | 90 |
| 30～50 | 132 | 108 | 97 | 85 | 38 | 13 | 120 |
| 60～100 | 240 | 190 | 125 | 112 | 76 | 25 | 200 |
