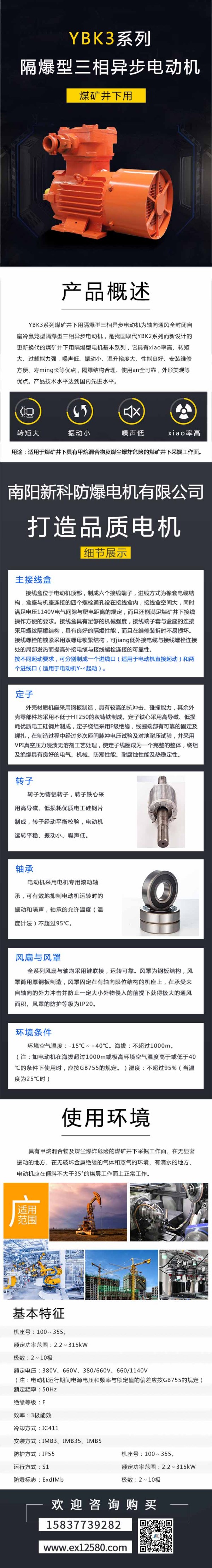

YBK3系列煤矿井下用隔爆型三相异步电动机



概述：YBK3系列煤矿井下用隔爆型三相异步电动机为轴向通风全封闭自扇冷鼠笼型隔爆型三相异步电动机，是我国取代YBK2系列而新设计的更新换代的煤矿井下用隔爆型电机基本系列，它具有xiao率高、转矩大、过载能力强，噪声低、振动小、温升裕度大、性能良好、安装维修方便、寿ming长等优点，隔爆结构合理、使用an全可靠，外形美观等优点。产品技术水平达到国内 进水平。

用途：适用于煤矿井下具有甲烷混合物及煤尘爆炸危险的煤矿井下采掘工作面。



特征：

基本特征



机座号：100～355。



额定功率范围：2.2～315kW



数：2～10



额定电压：380V、660V、380/660V、660/1140V



（注：电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定）



额定频率：50Hz



缘等 ：F



效率：3 能效



冷却方式：IC411



安装方式：IMB3、IMB35、IMB5



防护方式：IP55



运行方式：S1



防爆标志：ExdIMb



使用环境：具有甲烷混合物及煤尘爆炸危险的煤矿井下采掘工作面、在无显著振动的地方、在无破坏金属 缘的气体和蒸气的环境、有滴水的地方、电动机应在倾斜不大于35°的煤层工作面上正常工作。



主接线盒：接线盒位于电动机顶部，制成六个接线端子，进线方式为橡套电缆结构，盒座与机座连接的四个螺栓通孔设在接线盒内，接线盒空间大，同时满足电压1140V电气间隙与爬电距离的规定，而且还能满足煤矿井下接线操作方便的要求。接线盒具有足够的机械强度，接线端子套与盒座的连接，采用螺纹隔爆结构，具有良好的隔爆性能，而且在维修装拆时不易损坏。接线螺栓的锁紧采用双螺母锁紧结构，可jiang低外接电缆与接线螺栓连接处的局部发热而提高外接电缆与接线螺栓连接的可靠性。



按不同起动要求，可分别制成 个进线口（适用于电动机直接起动）和两个进线口（适用于电动机Y-△起动）。



定子



外壳材质机座采用钢板制造，具有较高的抗冲击、碰撞能力，其余外壳零部件均采用不低于HT250的灰铸铁制成。定子铁心采用高导磁、低损耗优质电工硅钢片制成，定子绕组采用F 缘，线圈端部有可靠的固定及绑扎，在制造过程中经过多次匝间脉冲电压试验及对地耐压试验，并采用VPI真空压力浸渍无溶剂工艺处理，使定子线圈成为 个完整的整体，绕组及 缘具有良好的电气、机械、防潮性能、耐腐蚀性能及热稳定性。



转子



转子为铸铝转子，转子铁心采用高导磁、低损耗优质电工硅钢片制成，转子经动平衡校验，电动机运转平稳、振动小、噪声低。



轴承



电动机采用电机专用滚动轴承，可有效地抑制电动机运转时的振动和噪声，轴承的允许温度（温度计法）不超过95℃。



风扇与风罩



全系列风扇与轴均采用键联接，运转可靠。风罩为钢板结构，风罩筒用厚钢板制造，风罩固定在有轴向限位结构的机座上，在承受来自轴向的外力冲击并防止 定大小外物侵入的前提下获得 大的通风面积。风罩的防护等 为IP20。



环境条件



环境空气温度：-15℃～+40℃。海拔：不超过1000m。（注：如电动机在海拔超过1000m或 高环境空气温度高于或低于40℃的条件下使用时，应按GB755的规定。）湿度：不超过95%（当温度为25℃时）
