1. 非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
消二次色散设计，有效抑制杂散光
2. 可根据具体需求灵活配置多块光栅
3. RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
4. 入光口可与中科微能各种光源配套使用，可配光纤接口
5. 可连接我公司任意 款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中CME-Mo300/CME-Mo500/CME-Mo750系列光谱仪具有两个可选出光口位置
6. 精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
7. 狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
8. 配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
9. 选材精细，工艺规范，制作精良，具有良好的性能指标和批量 致性
10. 光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
CME-Mo750系列三光栅单色仪型号说明：
|
型 号 |
特 点 |
|
CME-Mo751 |
出、入口垂直分布单色仪，出口安装狭缝 |
|
CME-Mo752 |
出、入口平行分布单色仪，出口安装狭缝 |
|
CME-Mo753 |
双出口单色仪，均安装狭缝，手动切换 |
|
CME-Mo754 |
双出口单色仪，均安装狭缝，电动切换 |
|
CME-Mo7551 |
出、入口垂直分布光谱仪，垂直出口安装CCD |
|
CME-Mo7552 |
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换 |
|
CME-Mo7553 |
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换 |
技术参数：
|
焦距 |
750mm |
|
F/# |
F/9.7 |
|
杂散光 |
5×10-4 |
|
小步距 |
0.0023nm |
|
标准配置光栅参数 |
CME-G1200-300（1200g/mm,λp=300nm） CME-G600-750（600g/mm,λp=750nm） CME-G300-1250（300g/mm,λp=1250nm） |
|
光栅名称(Grating) |
光栅S68x68x6 |
|
光栅有效使用面积(Grating Size) |
68mm×68mm |
|
狭缝有效尺寸(Slits Size) |
刃口10μm自动保护，宽10μm-3mm可调；高14mm |
|
外形尺寸(Size) |
800mm×450mm×204mm |

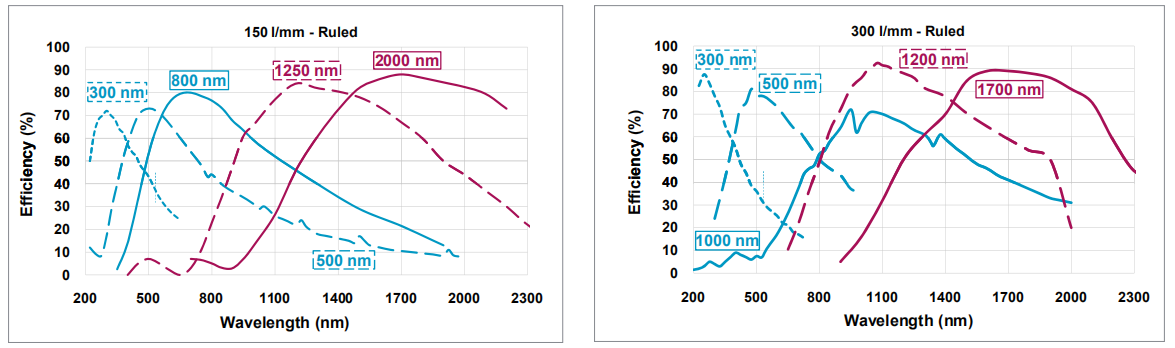

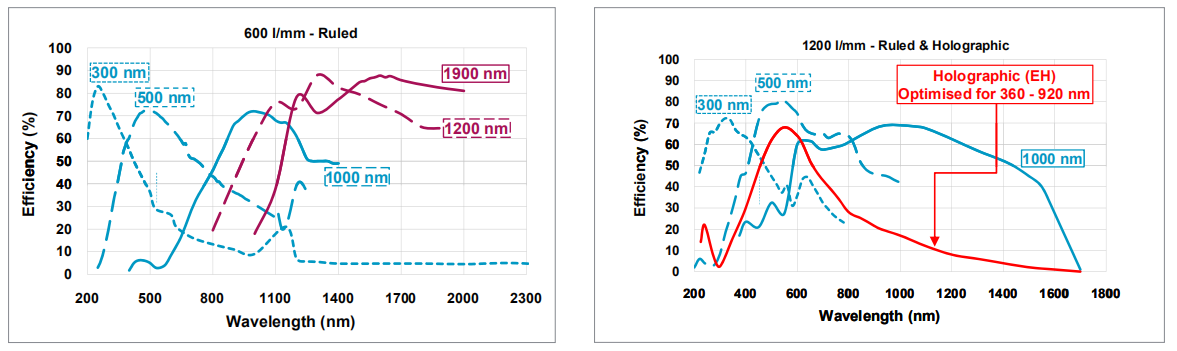

选配光栅:
|
光栅型号 |
线色散(nm/mm) |
准确度 |
重复性 |
分辨率 |
理论光谱 |
机械光谱 |
|
（nm） |
（nm） |
（nm） |
范围(nm) |
范围(nm) |
||
|
CME-G2400-250 |
0.55 |
0.1 |
0.05 |
0.015 |
185-500 |
0-550 |
|
CME-G1800-250 |
0.73 |
0.15 |
0.08 |
0.02 |
185-500 |
0-730 |
|
CME-G1800-500 |
330-730 |
|||||
|
CME-G1200-250 |
1.1 |
0.2 |
0.1 |
0.03 |
185-500 |
0-1100 |
|
CME-G1200-300 |
200-600 |
|||||
|
CME-G1200-500 |
330-1000 |
|||||
|
CME-G600-500 |
2.2 |
0.4 |
0.2 |
0.06 |
330-1000 |
0-2200 |
|
CME-G600-750 |
500-1500 |
|||||
|
CME-G600-1000 |
660-2000 |
|||||
|
CME-G600-1250 |
830-2200 |
|||||
|
CME-G300-500 |
4.4 |
0.8 |
0.4 |
0.12 |
330-1000 |
0-4400 |
|
CME-G300-1250 |
830-2500 |
|||||
|
CME-G300-1800 |
1200-3600 |
|||||
|
CME-G300-3000 |
2000-4400 |
|||||
|
CME-G150-4000 |
8.8 |
1.6 |
0.8 |
0.24 |
2600-8000 |
0-8800 |
|
CME-G66-DB |
20 |
3.7 |
1.8 |
0.55 |
2500-25000 |
0-20000 |
|
CME-G50-12000 |
26.4 |
5 |
2.5 |
0.72 |
8000-24000 |
0-26400 |

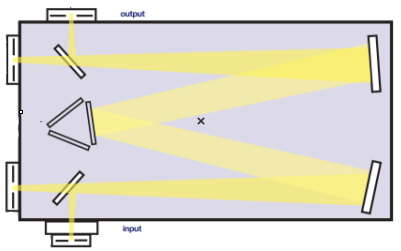

光路图：
