DAM-6010模块是全新 代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS485/RS232接口，方便与PC或PLC通信，可单独与PC或PLC通信，也可以与多个485模块组网使用。支持模拟量输入。

DAM-6010模块可采集1路单端模拟信号；模块采用高性能12位AD芯片，通过电路处理及软件特殊算法 终采集测量精度优于±0.2%。适用于采集工业现场的各种电压和电流信号。

DAM-6010采用 进的磁隔离技术，有效保障数据采集的速度、可靠及安全。

 输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。

 通信隔离

产品采用RS485/232隔离电路，将通信与系统单独隔离开，消除通信设备之间共模干扰

 浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

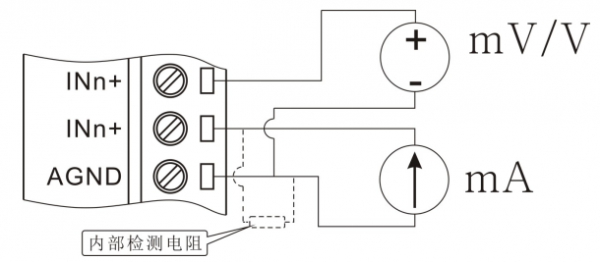

模拟量输入接线图：

                   DAM-6010模拟量输入接线示意图

DAM-6010模拟输入为单端输入，模块所有模拟地(AGND)都连接在 起；AGND即为模块所有模拟信号输入地，为了提高模块检测精度，请尽量就近接地。

 Custom-ASCII数据格式

使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如：量程是0～20mA，那么返回数据的单位为mA，下面以列表举例说明：

 通信接口

DAM-6010配置有1路RS232与1路RS485接口

DAM-6010模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

DAM-6010也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。
通信地址：

模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信速率：

模块RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块出厂默认波特率为9600bps，模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见配置说明

通信协议：

DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如配置地址（001～0FF）、波特率。

 Modbus RTU协议

模块支持工业标准Modbus RTU协议，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、触摸屏、工控机及PC进行通信。

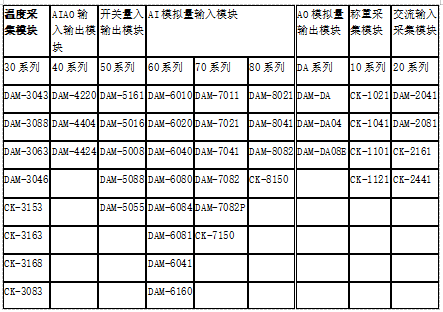

选型表：
