背景
设备在运行中，发生单相接地是 常见的故障，故障点出现电弧接地时会进 步扩大定子绕组 缘损害甚至导致铁芯灼伤烧结，如不及时发现并快速切除，故障将发展成为相间或匝间短路。基于上述原因，国际广泛采用发电机中性点电阻接地，以限制接地电流，防止各种过电压的危害，取得了良好的运行经验。 中性点经电阻接地方式于20世纪90年代开始应用于我国配电网系统中，目前广泛应用于我国城市供电系统、电厂、铁路、冶金及石化等系统，对于提高系统运行的可靠性、安全性具有良好的效果。
凯翔科技是国内较早研发、生产电力系统中性点电阻装置的厂家。发电机中性点接地电阻成套装置在热力和电气性能上完全能满足电力中性点对设备的要求，具有 耐受温度高、电阻率高、电阻温度系数小、同时又具有抗拉强度高、韧性好等优良的机械性能，是0.4kV-65kV设备的专用成套装置。
执行标准
DL/T 780-2001 配电系统中性点接地电阻器
GB 6450-1986 干式电力变压器
DL/T 620-1997 交流电气装置的过电压保护和 缘配合
GB 763-1990 交流高压电器在长期工作时的发热
GB/T 16927 -2011 高电压试验技术
GB 1208-2006 电流互感器
GB/T 4208-2017 外壳防护等 (IP代码)
IEEE 32-197 中性点接地装置的技术、术语和试验
GB 311-2012 缘配合
GB 11022-2011 高压开关设备和控制设备标准的共用技术要求
JB/T 10777-2018 中性点接地电阻器
运行环境
1、海拔高度：不超过3000m;
2、环境温度：-30℃～+50℃；
3、相对湿度：不大于95%（25℃）；
4、安装场所：空气中不含化学腐蚀气体和蒸气，无爆炸性尘埃。
5、电网频率：使用于电网频率48～52Hz（50Hz系统），58～62 Hz（60Hz系统）的系统中；
6、适用于：户内、户外；
7、安装点：正常状态下中性点位移不超过运行相电压的3%。
产品参数
常用规格型号、技术参数：6kV，10kV，35kV，66kV变压器中性点接地电阻参数
可以按用户要求设计制造各种电阻，电阻值从1Ω-2000Ω，允许通过电流1A-2000A。电阻值的误差±3%。允许通流时间10s、15s、30s、60s、2h。
电阻特点
1、6～35kV交流电网中，电网中性点有可能采用不接地、消弧线圈接地、大电阻接地、中电阻接地、小电阻接地等接地方式。
2、发电机中心点接地电阻柜性能稳定、可耐高温、通流能力强、工作时间长、阻值范围大，还可配备电流互感器给保护和监控系统提供模拟量输出。
3、发电机中性点接地电阻柜为标准产品，可以与电阻或电抗并联运行。这就为电网建设初期规模较小，以后逐步扩大而要求接地电阻逐步减少提供了方便，即：便于扩建增容。
产品维护
变压器中性点接地电阻柜可靠性高， 般不需要专门停电维护，建议利用站内主变或母线停电检修的机会进行检查维护，检查维护时必须严格执行安全操作规程和安全工作规程：
1、将电阻柜从系统上断开；
2、打开柜门，直接查看箱内有无异常；
3、进行清洁处理；
4、检查有无破损的 缘子和套管，用摇表确认瓷套 缘性；
5、检查电阻元件的完好性，测出电阻值，其值应在10%误差以内；
6、检查内部连接是否可靠；
7、检查螺栓的紧固程度；

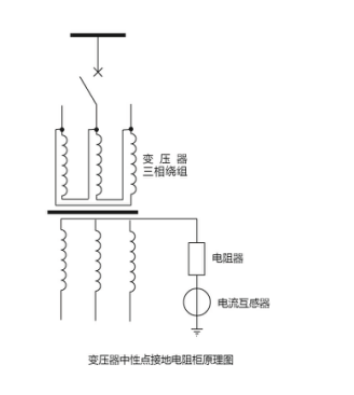

 变压器中性点接地电阻柜原理图 订货须知
客户订购本产品时，请提供与本产品有关的下列信息：
1、系统额定电压:（kV）；
2、短时允许电流：（A）；
3、标程电阻值：（Ω）；
4、是否加装电流互感器（CT）：CT变比及容量，复合误差；
5、进出线方式：上进下出，下进下出，可选；
6、短时允许通流时间（s）；
7、柜体的材质、（IP）防护等 、色标及安装地点；
8、是否需要加装接地记录及温湿度控制装置。
注：客户有其他要求可在定货时明谈或提供书面要求
关于 ‘’变压器中性点接地电阻柜”的介绍，我们就 到这里，如您对我们的服务还有什么要求可以提出，我们将积 采纳。用户满意始终是我们始终不渝的追求。专业提供各种功率发电机组、变压器箱、负载箱等移动电源及电源带载测试设备的租赁及测试服务。所有产品均可非标定制（Can be sustomized non-standard.）。 产品图片

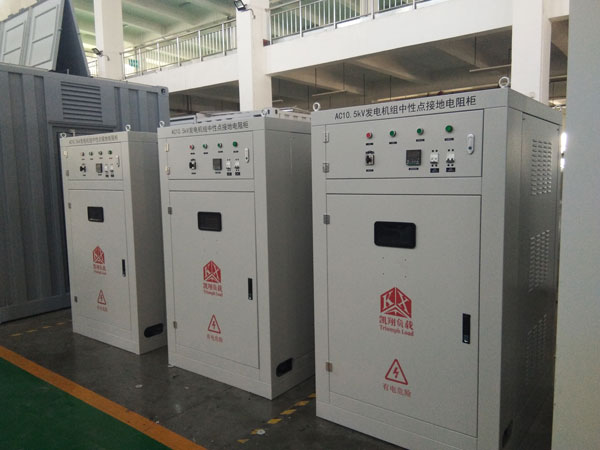

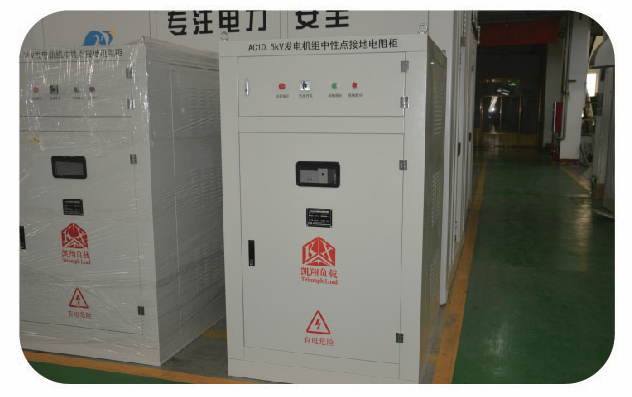

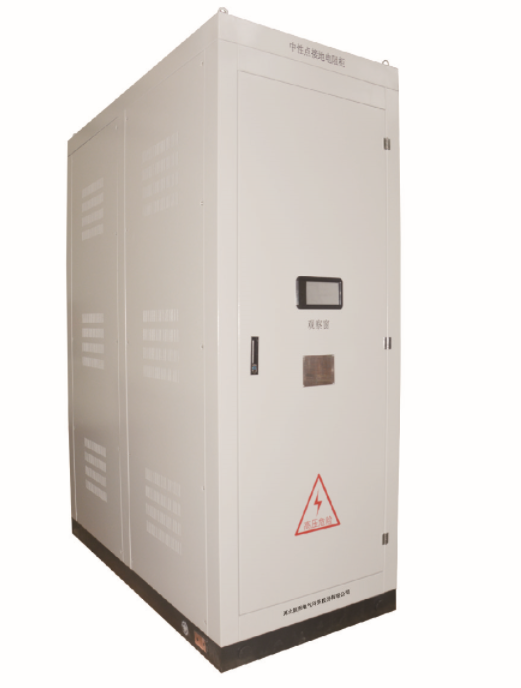

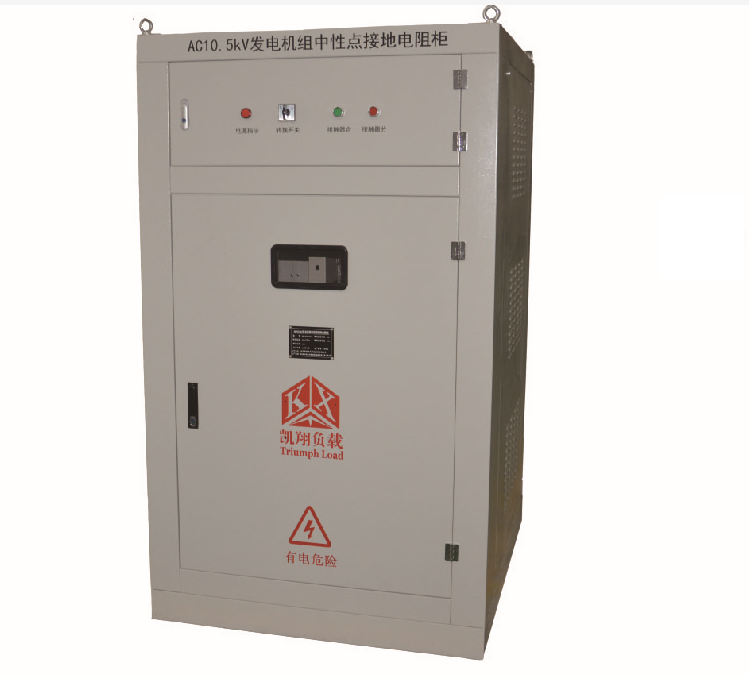

 变压器中性点接地电阻柜  变压器中性点接地电阻柜    |
