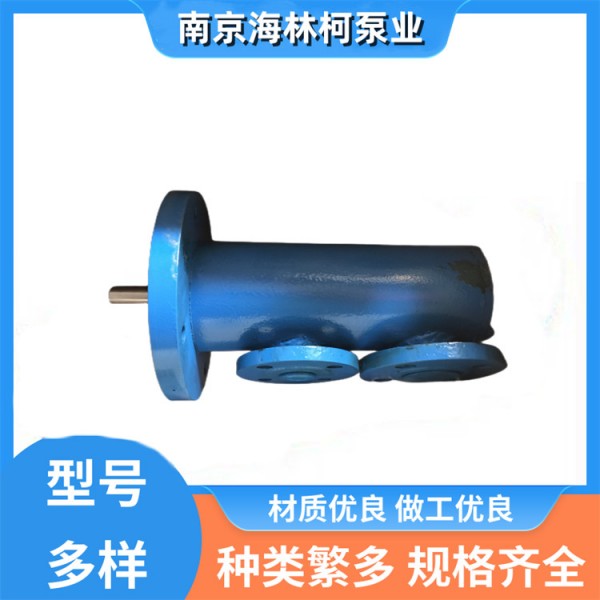

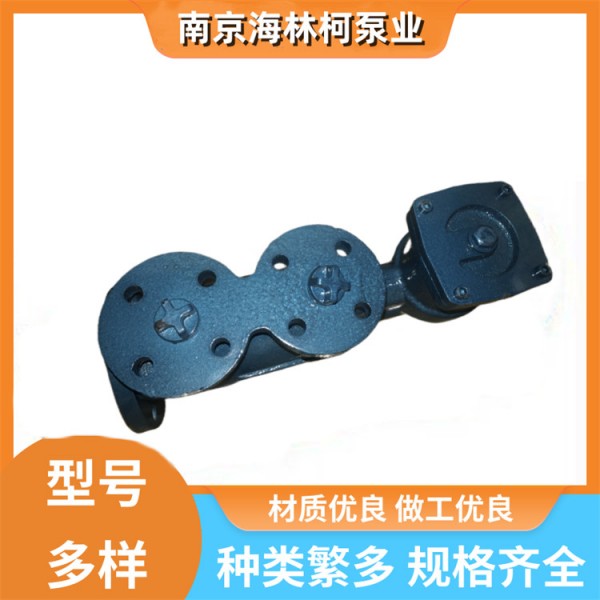

SPF 泵为内置轴承自吸三螺杆泵，经表面氮化硬化处理的螺杆，螺杆泵体表面特殊处理，硬度为63HRC；装在*可更换的衬套内运转。主杆采用液压平衡，从杆的轴向力支撑在后盖上，并由液压力驱动旋转，因而螺杆型面仅传递液压扭矩，并不受力，也无磨损，对全部传动零件而言，均由被输送介质润滑。主杆的径向由平衡活塞定位，且借助于平衡活塞和轴套的间隙使高压腔和密封腔分开，在密封腔内装有机械密封，腔内的油液回油孔与泵的吸入腔相通，因而不受排出压力的影响。所有滑动部件由介质润滑。轴封是采用机械密封，无泄漏且无须维修。密封室和吸进室由*个内部回路连接。轴封上的输出压力是独立，只有产生吸收压力。泵和电机由支架连接。当螺旋转动时，密封室的三个螺旋作轴向的完全连续的运动。螺旋转动不会引起震动。在挤压之外，密封室容量不变。结构设计和运转的稳定性，保证了螺杆泵操作很低的噪音和无脉动。

泵由支架、联轴器与电机联接和驱动，（如规格20 型），亦可壁式安装（如规格40 型）。

四、特点
可选择径向或轴向吸油口，SAE法兰BSPP或螺纹连接；
螺杆泵外部护套（可选）材质为AMSE标准，可根据API标准制造；
螺杆硬度为63HRC，超精密加工；
介质的低允许黏度为2cst，高1000cst,允许大颗粒物30um.
螺杆泵高压力达4MPa;
流量范围:0-120L/min

1． 运转
由特殊型线构成的螺旋面的主动螺杆转动时，其动密封腔室将把液体由吸入口吸入并沿轴向连续、无脉动的输送到排出口。
2． 噪音、脉动
螺杆泵的结构和运转的稳定性，保证了泵的低噪音和无脉动。
3、轴封
泵采用机械密封，该机械密封无需维修。
结构材料
动环 浸渍树脂石墨
静环 高碳铬钢
“O”型圈 氟橡胶
弹簧 不锈钢
金属元件 不锈钢
4、温度和压力范围
允许温度 150 ℃ （仅供应20 型*个规格）
允许工作压力 4.0 MPa
有关更高的使用温度请与厂协商
不同粘度、转速下的工作压力，按性能参数表格。
5． 安全阀
每台泵均装有内置安全阀作为超载保护装置。严禁随意调整安全阀。
6． 进出口法兰
进口法兰：PN16DIN2533(GB2555-81)
出口法兰：PN40DIN2535(GB2555-81)
7． 安装
SPF 泵在任何地方皆可安装使用，为了安全起见，电机不允许摆放在泵的下面。防止油泵泄漏导致电机烧毁损坏。
8． 动力配套
各种型式的电动机或其它驱动装置通过联轴器与泵进行联接。
三相交流电机，其防护等*为IP44，缘等*为B，功率及主要联接尺寸均按Y 系列
电机。
9. 电机规定频率为50HZ，若无其它变化可用在60HZ 电源下工作。


五、型式代号
SPF 20 R 38 G 10 F W2
① 系列
② 规格
为转速1450 rpm，螺旋角为46°时泵的理论流量
③ 主杆螺旋旋 （R=右旋，L=左旋）
④ 螺旋角
⑤ 轴承型式：内置滑动轴承
⑥ 机械密封
⑦ 带有过滤器（仅供应SPF20系列*个规格）
⑧ 材料组合
六、SPF系列三螺杆泵常用规格型号：

SPF10R56G8.8F-W8 SPF20R38G8.8F-W8 SPF20R46G8.8F-W8
SPF20R56G8.8F-W8 SPF40R38G8.8F-W8 SPF40R46G8.8F-W8
SPF40R54G8.8F-W8
SPF10R28G8.8F-W20 SPF10R38G8.8F-W20 SPF10R46G8.8F-W20
SPF10R56G8.8F-W20 SPF20R38G8.8F-W20 SPF20R46G8.8F-W20
SPF20R56G8.8F-W20 SPF40R38G8.8F-W20 SPF40R46G8.8F-W20
SPF40R54G8.8F-W20
SPF10R28G8.8F-W16 SPF10R38G8.8F-W16 SPF10R46G8.8F-W16
SPF10R56G8.8F-W16 SPF20R38G8.8F-W16 SPF20R46G8.8F-W16
SPF20R56G8.8F-W16 SPF40R38G8.8F-W16 SPF40R46G8.8F-W16
SPF40R54G8.8F-W16
SPF10R28G8.8F-W8 SPF10R38G8.8F-W8 SPF10R46G8.8F-W8
SPF10R56G8.8F-W8 SPF20R38G8.8F-W8 SPF20R46G8.8F-W8
SPF20R56G8.8F-W8 SPF40R38G8.8F-W8 SPF40R46G8.8F-W8
SPF40R54G8.8F-W8
SPF10R28G8.8-W20 SPF10R38G8.8-W20 SPF10R46G8.8-W20
SPF10R56G8.8-W20 SPF20R38G8.8-W20 SPF20R46G8.8-W20
SPF20R56G8.8-W20 SPF40R38G8.8-W20 SPF40R46G8.8-W20
SPF40R54G8.8-W20
SPF10R28G8.8-W16 SPF10R38G8.8-W16 SPF10R46G8.8-W16
SPF10R56G8.8-W16 SPF20R38G8.8-W16 SPF20R46G8.8-W16
SPF20R56G8.8-W16 SPF40R38G8.8-W16 SPF40R46G8.8-W16
SPF40R54G8.8-W16

SPF10R28G8.8W20 SPF10R38G8.8W20 SPF10R46G8.8W20
SPF10R56G8.8W20 SPF20R38G8.8W20 SPF20R46G8.8W20
SPF20R56G8.8W20 SPF40R38G8.8W20 SPF40R46G8.8W20
SPF40R54G8.8W20
SPF10R28G8.8W16 SPF10R38G8.8W16 SPF10R46G8.8W16
SPF10R56G8.8W16 SPF20R38G8.8W16 SPF20R46G8.8W16
SPF20R56G8.8W16 SPF40R38G8.8W16 SPF40R46G8.8W16
SPF40R54G8.8W16
SPF10R28G8.8FW8 SPF10R38G8.8FW8 SPF10R46G8.8FW8
SPF10R56G8.8FW8 SPF20R38G8.8FW8 SPF20R46G8.8FW8
SPF20R56G8.8FW8 SPF40R38G8.8FW8 SPF40R46G8.8FW8
SPF40R54G8.8FW8
SPF10R28G8.8FW20 SPF10R38G8.8FW20 SPF10R46G8.8FW20
SPF10R56G8.8FW20 SPF20R38G8.8FW20 SPF20R46G8.8FW20
SPF20R56G8.8FW20 SPF40R38G8.8FW20 SPF40R46G8.8FW20
SPF40R54G8.8FW20
SPF10R28G8.8FW16 SPF10R38G8.8FW16 SPF10R46G8.8FW16
SPF10R56G8.8FW16 SPF20R38G8.8FW16 SPF20R46G8.8FW16
SPF20R56G8.8FW16 SPF40R38G8.8FW16 SPF40R46G8.8FW16
SPF40R54G8.8FW16
SPF10R28G8.8FW8 SPF10R38G8.8FW8 SPF10R46G8.8FW8
SPF10R56G8.8FW8 SPF20R38G8.8FW8 SPF20R46G8.8FW8
SPF20R56G8.8FW8 SPF40R38G8.8FW8 SPF40R46G8.8FW8
SPF40R54G8.8FW8
SPF10R28G10W20 SPF10R38G10W20 SPF10R46G10W20
SPF10R56G10W20 SPF20R38G10W20 SPF20R46G10W20
SPF20R56G10W20 SPF40R38G10W20 SPF40R46G10W20
SPF40R54G10W20



SPF10R28G8.3F-W8 SPF10R38G8.3F-W8 SPF10R46G8.3F-W8
SPF10R56G8.3F-W8 SPF20R38G8.3F-W8 SPF20R46G8.3F-W8
SPF20R56G8.3F-W8 SPF40R38G8.3F-W8 SPF40R46G8.3F-W8
SPF40R54G8.3F-W8
SPF10R28G8.3F-W20 SPF10R38G8.3F-W20 SPF10R46G8.3F-W20
SPF10R56G8.3F-W20 SPF20R38G8.3F-W20 SPF20R46G8.3F-W20
SPF20R56G8.3F-W20 SPF40R38G8.3F-W20 SPF40R46G8.3F-W20
SPF40R54G8.3F-W20
SPF10R28G8.3F-W16 SPF10R38G8.3F-W16 SPF10R46G8.3F-W16
SPF10R56G8.3F-W16 SPF20R38G8.3F-W16 SPF20R46G8.3F-W16
SPF20R56G8.3F-W16 SPF40R38G8.3F-W16 SPF40R46G8.3F-W16
SPF40R54G8.3F-W16
SPF10R28G8.3F-W8 SPF10R38G8.3F-W8 SPF10R46G8.3F-W8
SPF10R56G8.3F-W8 SPF20R38G8.3F-W8 SPF20R46G8.3F-W8
SPF20R56G8.3F-W8 SPF40R38G8.3F-W8 SPF40R46G8.3F-W8
SPF40R54G8.3F-W8
SPF10R28G8.3-W20 SPF10R38G8.3-W20 SPF10R46G8.3-W20
SPF10R56G8.3-W20 SPF20R38G8.3-W20 SPF20R46G8.3-W20
SPF20R56G8.3-W20 SPF40R38G8.3-W20 SPF40R46G8.3-W20
SPF40R54G8.3-W20
SPF10R28G8.3-W16 SPF10R38G8.3-W16 SPF10R46G8.3-W16
SPF10R56G8.3-W16 SPF20R38G8.3-W16 SPF20R46G8.3-W16
SPF20R56G8.3-W16 SPF40R38G8.3-W16 SPF40R46G8.3-W16
