【规 格】（长*宽*波高*厚度）

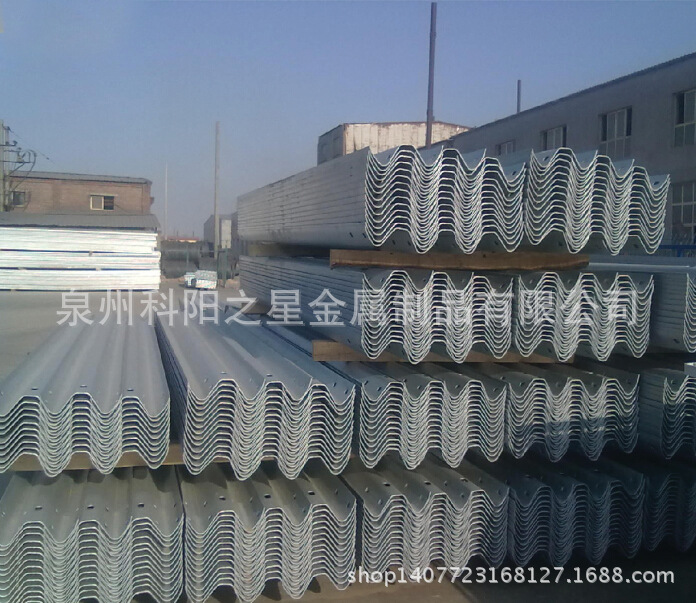

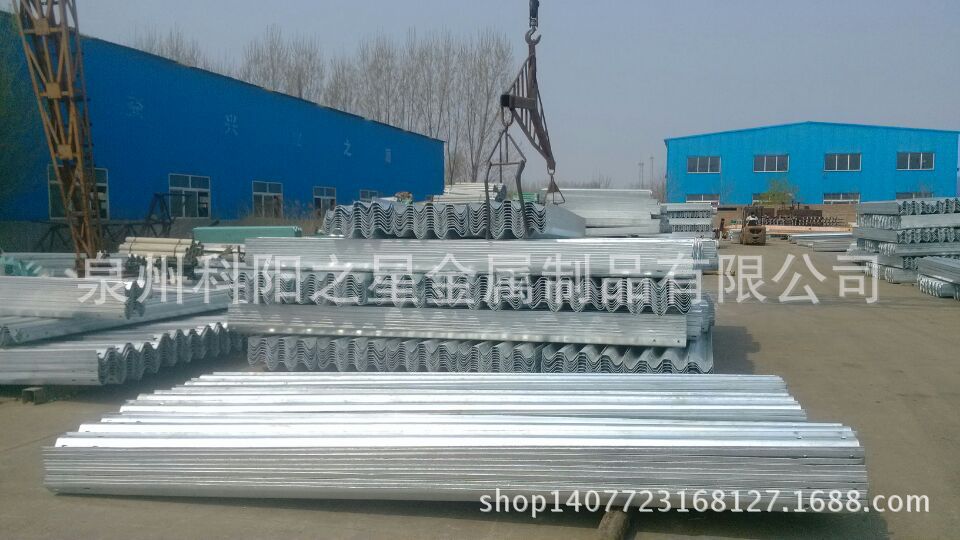

双波形梁护栏板：长4320mm，宽度310mm，波高85mm,板厚：3mm、4mm；

三波形梁护栏板：长4320毫米，宽度506mm，波高85mm,板厚：4mm；

【材 质】Q235

【工程用量】

1、 吨双波护栏板可铺：3MM厚的80米，4MM厚的61米，

理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg;

每公里3MM厚的重12.3吨，每公里4MM厚的重16.388吨。

2、 吨三波护栏板可铺：4MM厚的39.2米 。理论重量：102kg,配合130*130的方管立柱。每公里4MM厚的重25.5吨

【立 柱】

圆立柱：规格Φ114、Φ140mm长度根据要求 般为1米、1.2米、1.5米、1.8米、1.85米、1.95米、2米、2.15米壁厚4/4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.

波形护栏 常用型号：Gr-A-4E。每1000米Gr-A-4E护栏构件用量分别为：波形板250张。立柱250根，立柱间距4米。柱帽250个。防阻块（或托架）250个，端头2个。螺栓M16*170，250套。M16*42,250套。M16*35，2000套。

方立柱：边长130mm ,壁厚6mm ,长度2540mm。

【柱 帽】厚度2/3mm,孔距100/150mm,直径114/140mm。

【防阻块】196*178*200mm， 厚度分3/4/4.25/4.5mm。

【托 架】长300mm,宽70mm，厚度分4mm/4.5mm。

【螺 栓】M16*170 / M16*150 / M16*50 / M16*42 / M16*35

【链 接】立柱与波形板的链接：防阻块/托架

立柱与地面链接方式：预埋/法轮盘

般立柱间距分为2米间距和4米间距；

【表面处理】热浸锌、冷镀锌+喷塑、热浸锌+喷塑。

【功能原理】当收到外力作用时，通过护栏板和立柱变形，吸收撞击力，保护行人和车辆。

【应 用】目前广泛应于于国内高速公路、 、二 公路、省道、县道以及景区、乡村公路等。

【作 用】安全防护、美化环境。

【系统原理】

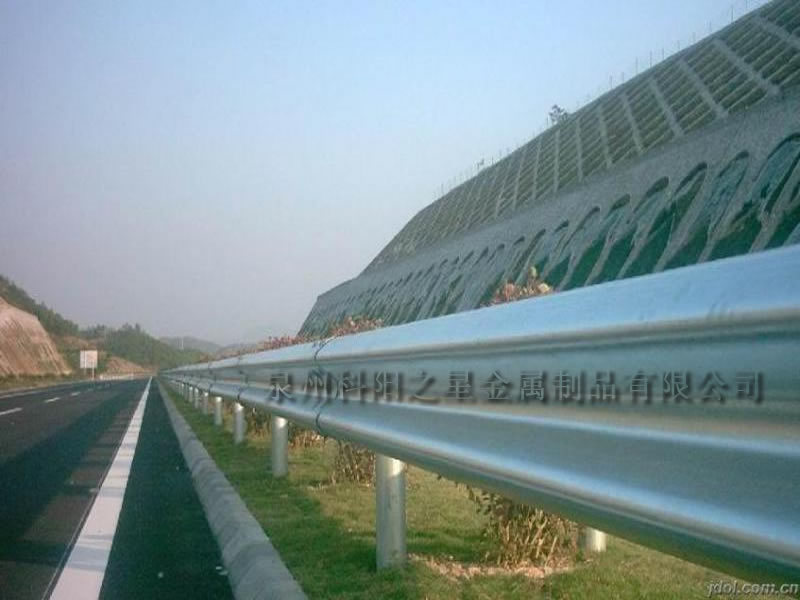

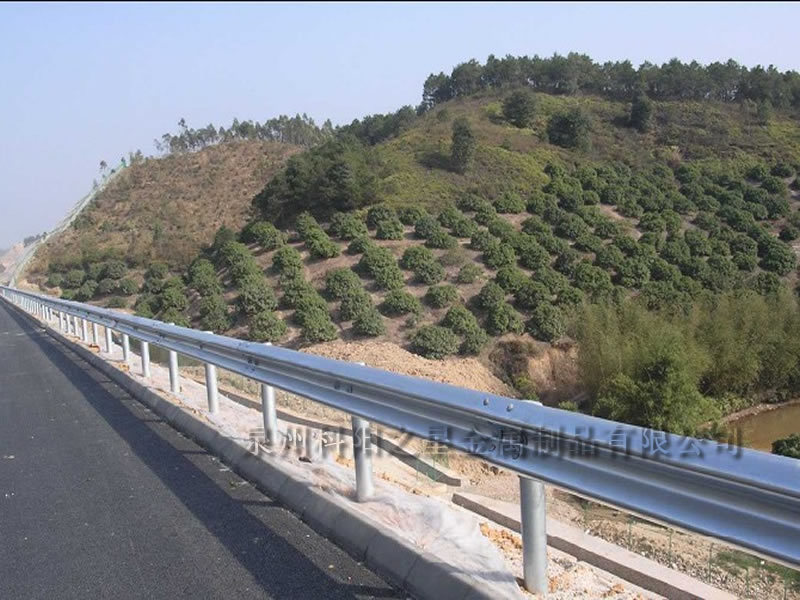

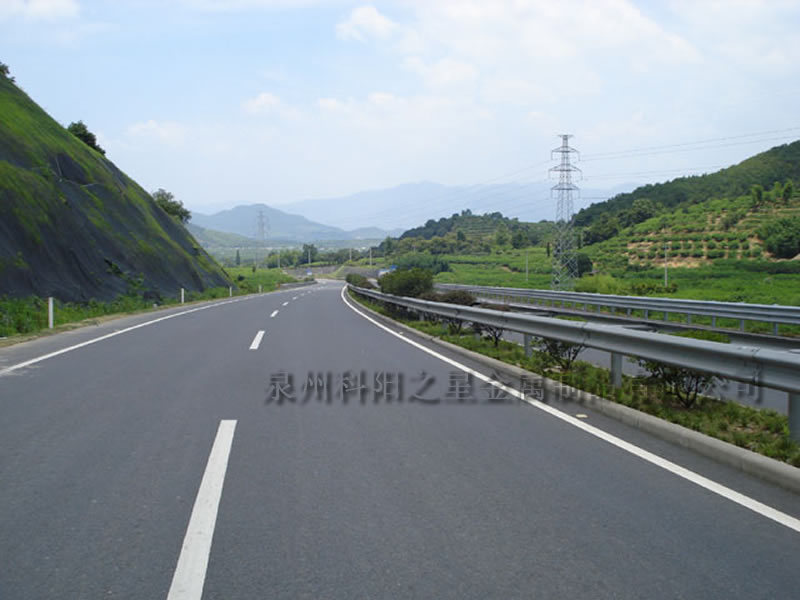

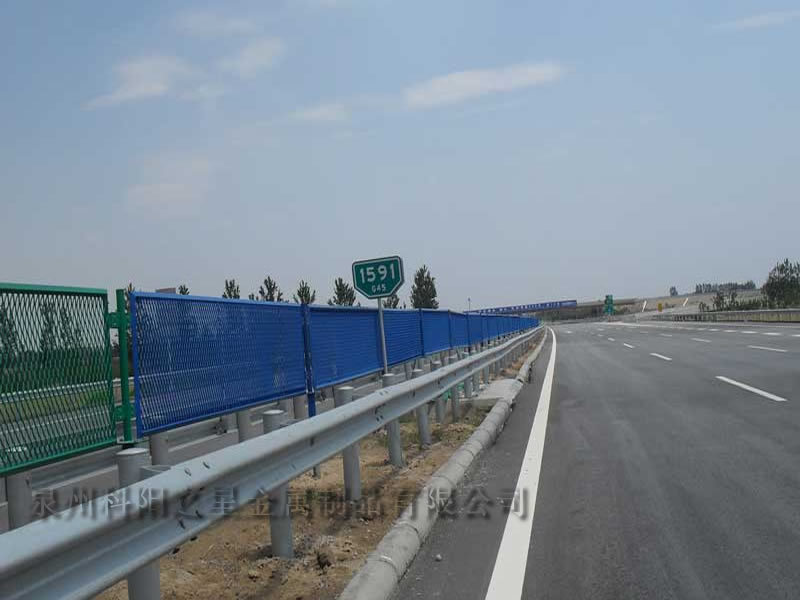

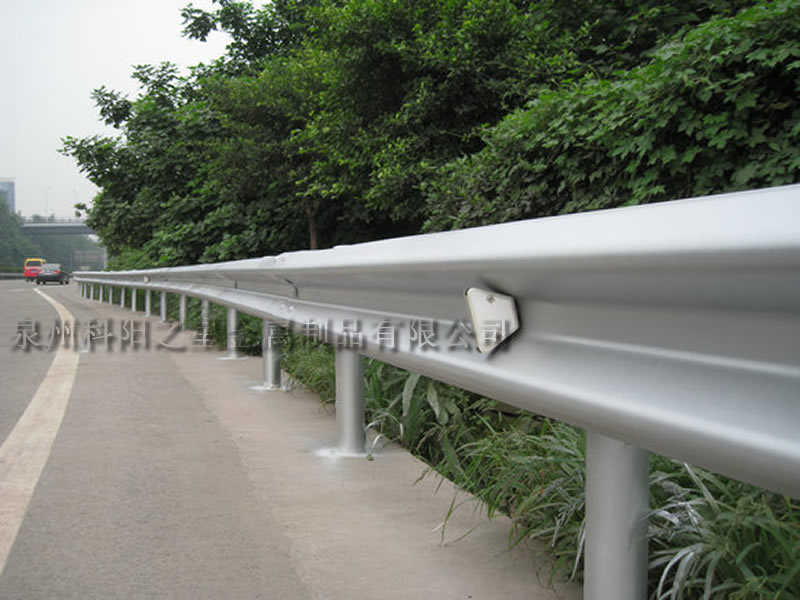

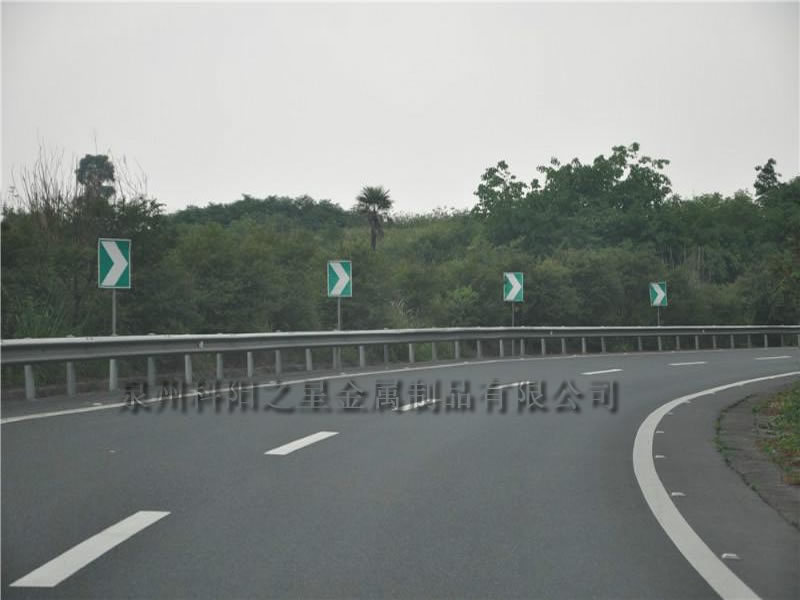

1、波形梁护栏是半钢性护栏的主要形式，它是 种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

2、它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

3、波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有较好的视线诱导功能，能与道路线形相协调，外形美观，可在小半径弯道上使用，损坏处容易更换。产品特点：具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点材质：优质钢板经防腐处理产品用途：主要用于公路车道的隔离防护波形护栏实用新型涉及 种公路中央分隔带开口处用组合型波形板活动式钢护栏，该护栏由两片波形钢护栏板及两者之间固定夹放的两根立柱构成，两根立柱固定夹装在两片波形钢护栏板之间。

在公路正常营运时，该护栏利用插拔立柱可方便地插入开口处预 设置的插拔孔内，起到隔离和防护作用，同时与公路外边上的护栏带相呼应，整齐划 ，美观配套。车辆对其碰撞时，由于波形钢护栏板有良好的耐撞性能和吸收能量的作用，既不容易被撞毁，同时又可对车辆和司乘人员起到很好的保护作用。
