（1）双波护栏板：长度4320mm ,板宽310mm ,波深85mm , 板厚3mm/4mm 。

三波护栏板：长度4320mm ,板宽506mm,波深85mm ,板厚4mm 。

（2）圆立柱：直径140/114mm ,立柱壁厚4/4.5mm 。

方立柱：边长130mm , 立柱壁厚6mm 。

立柱长度1200mm/ 1500mm/ 1800mm/2150mm等。

（3）柱帽：厚度2/3mm, 孔距100/150mm, 直径114/140mm。

（4）防阻块：196*178*200mm， 厚度分3/4/4.25/4.5mm。

托架：长300mm, 宽70mm，厚度分4mm/4.5mm。

（5）螺栓：M16*170 / M16*150 / M16*50 / M16*42 / M16*35

高速护栏板说明

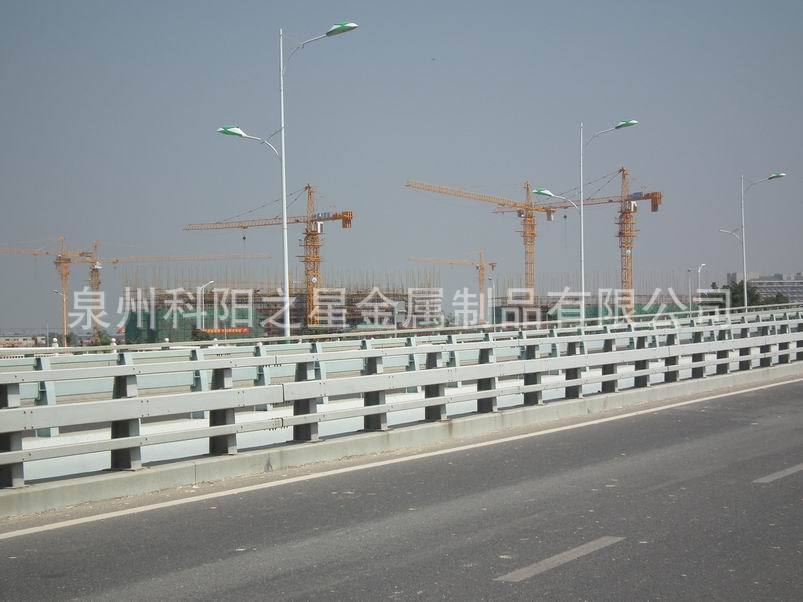

高速防撞护栏

有防阻块的波形梁护栏

组合型w锌钢护栏

缆索护栏

路侧A

路侧S

中央分隔带A

中央分隔带S

埋设于土中

中央带混凝土护栏，嵌锁在基层中 E1——路侧混凝土护栏，埋置在基层中

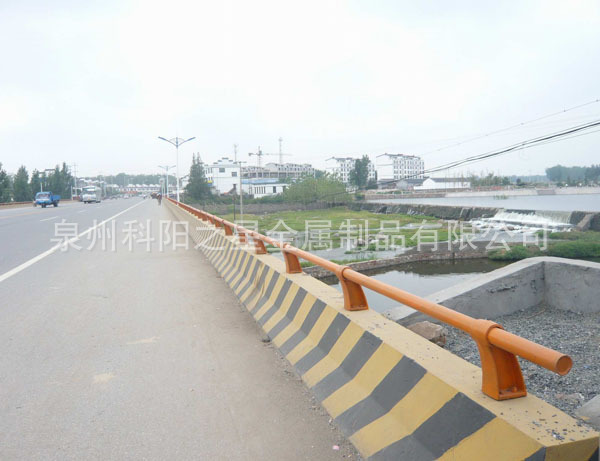

路侧混凝土护栏，与下部构造物连接

埋设于混凝土基础中

混凝土护栏通过传力钢筋与基础连接

4、 高速护栏板安装注意事项

安装立柱工程实施：

◊立柱的安装必须在土路肩加固的前提下才能进行施工，并设置于桥梁、通道及大跨径的涵洞构造物，在主体 工程实施安装护栏板过程中，对立柱的安装 应处理法兰盘和打桩固定。

◊做好施工准备和详细的施工组织。安装工具有：开挖工具、夯实工具、钳子、榔头及经纬仪、水准仪、卷尺 等测量工具。

◊波形护栏施工时，应准确掌握各种设施的资料，特别是埋设于路基中各种管道的精确位置，在施工过程中， 不允许对地下设施造成任何损坏。

立柱放样：

◊根据设计图对立柱进行放样，并以桥梁、通道、涵洞、立交、平交等为控制点，进行测距定位。测距时把单 位至于 低位。

◊立柱放样时可利用调整段调节间距，并利用分配方法处理间距零头数。

◊立柱放样后，应调查每根立柱位置的地基状态。如遇地下通讯管线、泄水管等，或涵洞项部埋土深度不足 时，应调整某些立柱的位置或采用混凝土基础固定方式

立柱安装：

◊立柱安装应与设计图相符，并与道路线形相协调。

◊立柱应牢固地埋入土中，达到设计深度，并与路面垂直。

◊ 般路段，立柱可采用打入法施工，施工时应精确定位，当打入过深时，不得将立柱部分拔出加以矫正，须 将其全部拔出，待基础压实后在重新打入。

◊无法采用打入法施工时，可采用钻孔施工工艺，桥涵构造物填土高度不能满足立柱要求打入深度的，则采取 混凝土基础固定方法。

◊立柱安装就位后，其水平方向和竖直方向应形成平顺的线形。

◊护栏渐变段及端部的立柱，应按设计规定的座标进行安装。

◊因为路面采用分两期施工，栏板安装时按照图纸注明的立柱预留孔位，分别按路面 、二期施工顺序安装和 抬高波形护栏板高度。

波形护栏安装：

◊波形护栏板通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上。

◊波形护栏板的连接螺栓及拼接螺栓不宜过早拧紧，以便在安装过程中利用波形梁的长圆孔及时进行调整，使 其形成平顺的线形，避免局部凹凸。

◊顶面应与道路竖曲线相协调。当波形护栏的线形认为比较满意时，方可 后拧紧螺栓。
