产品名称: | 高加危急疏水调节阀 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品型号: | STO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品口径: | DN50-150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品压力: | 0.6~10.0Mpa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品材质: | 铸钢、不锈钢、合金钢等 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品简介: | 制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海惠夏阀门有限公司拥有 顶尖的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质阀门。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
联系电话: | 15901687301 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品详情 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
高加危急疏水调节STO是 种专门用于高加危急疏水系统等大流量大口径并要求密闭性好的特种调节阀,该阀也是凝泵再循环阀STU的 好选择,此类阀门采用 进的 导阀结构,具有以下优点:
套筒节流,节流面与密封面分开,阀内主件采用特种不锈钢经表面硬化处理,硬度达到HRC70左右,关闭严密,寿命长。
调节特性好,调节范围大,开关灵活。
采用 导阀结构,使阀门开启力降低15倍左右,有效地减少了执行机构的体积。
工作原理:当阀门需要紧急打开的时候,执行机构带动阀杆 打开小阀芯( 导阀芯),使阀腔内急速泄压,小阀芯继续运行带动大阀芯开启。
技术参数和性能
阀体形式 铸造直通式
公称通径 DN100,125,150,200
公称压力 PN4.0,6.4,10Mpa
阀体材料 WCB
介质温度 小于260C
阀内组件 440B
流量特性 线性
泄漏量 符合ANSI B16.104—1976 V
串 式 小流量再循环调节阀KV值和行程
迷宫式 小流量再循环调节阀KV值和行程
除流量特性是线性外,迷宫式的其他参数均与串 式结构相同。
阀体
形 式 锻造直通式 角型 Z型
公称通径 DN50,80,100,150
公称压力 PN25,32 Mpa
连接形式 BW焊接
材 料 20#锻钢
工作温度 小于350
动作时间 全关到全开小于5秒
泄漏量 符合ANSI B16.104—1976 V
阀内组件
阀芯形式 防空化串 时节流阀芯
流量特性 开—关 二位式 等百分比 线性
阀内组件 特种合金钢表面硬化处理
流体方向 高进低出

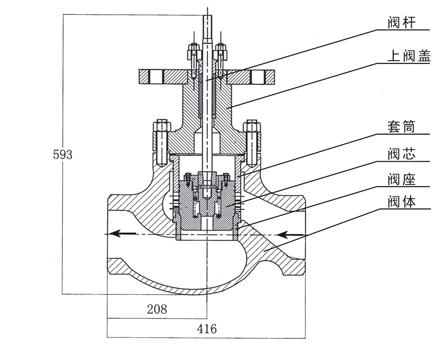

阀体组件尺寸表
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
|
质量体系完整、运行有效、团队合作;面向国内外广大的客户提供“及时、优质、专业”服务,我们的服务能力及范围包括:
● 保运
1、开车前的安装管线工艺和施工结果对阀门影响的评估;
2、安装后阀门的状态认定;
3、管线内的吹扫结果对阀门密封的影响评估;
4、开车前运行系统的调试参与。
● 故障分析与排除
1、对造成阀门故障潜在原因的系统分析;
2、综合判定故障阀门在排除过程风险中的分险评估。
● 产品维修、维护
1、提供配件、设备和维修方案;
2、在线或离线维护和维修;
3、专业制定维护建议和方案;
4、石油、天然气长输管线的全焊接球阀及主管线阀门的在线维护保养或指导;
5、特殊调节阀精确度的定期校验和维护方案的提供;
6、对客户现场维护或保养后的阀门建立长期档案链接、同期建立定期回访机制。
● 现场技术服务
1、阀门及管道运行相关专业技术的咨询;
2、关于阀门的选型建议和专业设计替换方案;
3、管道工艺及介质对阀门的影响评估;
4、提供专业设备,帮助排除影响阀门运行的相关因素。
● 产品使用与保养培训
1、提供专业的培训课件;
2、故障排除的实际操作演练,满足客户对全套工业阀门的解决方案;
2、为客户制定特定需求的个性方案,满足特定介质、流速、流量、检验、检测、维护周期等的保养建议。
● 服务承诺
1、专业与真诚地对待每 个员工,使他们成为本行业的专业人士;
2、用专业与成熟的队伍为客户提供超 流的服务;
3、诚实服务、信守承诺,与客户建立长期的合作伙伴关系。
