| 产品名称： | 电动V型调节球阀 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号： | ZDRV | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品口径： | DN25-400 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品压力： | 0.6~10.0Mpa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品材质： | 铸钢、不锈钢、合金钢等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品简介： | 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有 顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 联系电话： | 15901687301 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
概述： 该系列阀是 种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的 佳控制特性结合成 体,既可用作控制调节阀，又可作关断切断阀。 其主要特点是： （１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响； （２）具有 个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性； （３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过 个合金的波纹弹簧进 步增强了阀座的结构； （４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
技术参数
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
性能
|
基本误差
|
回差
|
死区
|
输入信号
|
输出信号
|
|
全行程的
≤±2% |
全行程的
≤±2% |
全行程的
≤0.8% |
4～20mADC
|
4～20mADC
|
|
公称通径D（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
额定流量系数Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公称压力PN（MPa）
|
1.6、2.5、4.0、6.4
|
|||||||||||||
|
流量特性
|
近似等百分比（参见典型曲线图）、直线特性
|
|||||||||||||
|
阀板转角（度）
|
0°～至90°（可调）
|
|||||||||||||
|
允许泄漏量等
|
软密封：零泄露
硬密封：≤额定Cv×0.001% |
软密封：VI微气泡 ，金属密封：≤额定CV×0.065%
|
||||||||||||
|
动作时间（S/90度）
|
8.5～30
|
36～60
|
||||||||||||
|
可调节比
|
250:1
|
300:1
|
||||||||||||

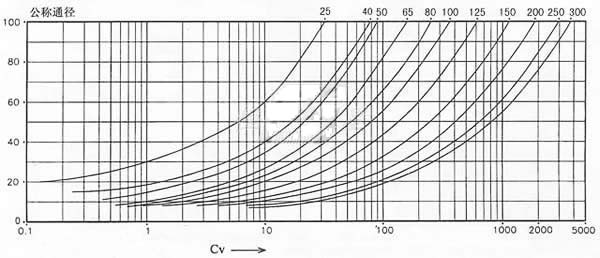

流量特性曲线

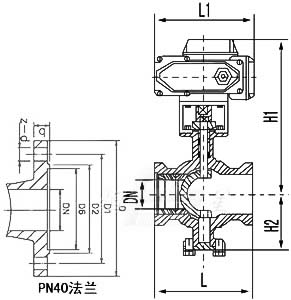

外形尺寸
|
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
订货须知
订货时请填写《规格书》或注明以下内容：
、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。 公司名称：上海惠夏阀门制造有限公司
