Y410X直接作用弹簧薄膜减压上海品牌阀门开维 精工

点击图片查看原图
品 牌: 沪工
单 价: 面议
起 订: 1
供货总量: 10000
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-09-22 13:26
浏览次数: 46
询价
公司基本资料信息








产品详细说明

产品名称: 直接作用弹簧薄膜式减压阀
产品型号: Y410X
产品口径: DN15-500
产品压力: 1.6-6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品简介: 制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海惠夏阀门有限公司拥有 顶尖的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话: 15901687301
产品详情

Y410X / Y110X / Y416X / Y42X型直接作用弹簧薄膜式减压阀结构特点和用处:

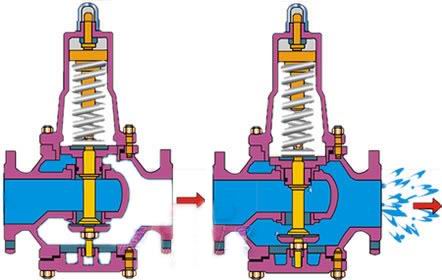

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。
本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

主要技术参数和性能指标:

型号 Y410X / Y110X Y416X / Y116X Y42X
公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa)* 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
高进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃
*:壳体试验不包括膜片、顶盖

流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn

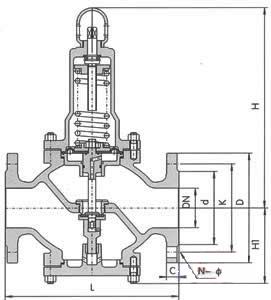

外形尺寸(PN1.0-2.5)
单位:mm
公称通径DN 外 形 尺 寸
L H Hl
15 160 225 90
20 160 265 98
25 180 265 110
32 200 265 110
40 220 320 125
50 250 320 125
65 280 325 130
80 310 385 160
100 350 385 170
125 400 430 200
150 450 430 210
200 500 560 240
250 650 690 290
300 800 800 335
350 850 880 375
400 900 980 405
450 900 1100 455
500 950 1130 465
订货须知:
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度



质量体系完整、运行有效、团队合作;面向国内外广大的客户提供“及时、优质、专业”服务,我们的服务能力及范围包括:

●   保运

1、开车前的安装管线工艺和施工结果对阀门影响的评估;
2、安装后阀门的状态认定;
3、管线内的吹扫结果对阀门密封的影响评估;
4、开车前运行系统的调试参与。

●   故障分析与排除

1、对造成阀门故障潜在原因的系统分析;
2、综合判定故障阀门在排除过程风险中的分险评估。



●   产品维修、维护

1、提供配件、设备和维修方案;
2、在线或离线维护和维修;
3、专业制定维护建议和方案;
4、石油、天然气长输管线的全焊接球阀及主管线阀门的在线维护保养或指导;
5、特殊调节阀精确度的定期校验和维护方案的提供;
6、对客户现场维护或保养后的阀门建立长期档案链接、同期建立定期回访机制。

●   现场技术服务

1、阀门及管道运行相关专业技术的咨询;
2、关于阀门的选型建议和专业设计替换方案;
3、管道工艺及介质对阀门的影响评估;
4、提供专业设备,帮助排除影响阀门运行的相关因素。

●   产品使用与保养培训
1、提供专业的培训课件;
2、故障排除的实际操作演练,满足客户对全套工业阀门的解决方案;
2、为客户制定特定需求的个性方案,满足特定介质、流速、流量、检验、检测、维护周期等的保养建议。

●    服务承诺

1、专业与真诚地对待每 个员工,使他们成为本行业的专业人士;
2、用专业与成熟的队伍为客户提供超 流的服务;
3、诚实服务、信守承诺,与客户建立长期的合作伙伴关系。
