ZQDF蒸气电磁阀上海品牌阀门开维喜正丰

点击图片查看原图

品牌：	沪工
单价：	面议
起订：	1
供货总量：	10000
发货期限：	自买家付款之日起 3 天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2021-09-22 13:26
浏览次数：	57

公司基本资料信息

产品详细说明

产品名称：

蒸气电磁阀

产品型号：

ZQDF

产品口径：

DN15-100

产品压力：

1.6Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品简介：

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。

联系电话：

15901687301

产品详情

、用途：

ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实行对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制； ZQDF－Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于黏度小于4°E的油类。

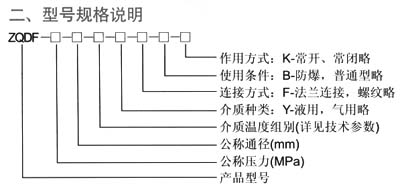

三、技术参数

型号参数	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力(MPa)	1.6
工作压差(MPa)	DN15-50		0~1.6
工作压差(MPa)	DN65-100		0.05~1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体	水油汽液	热水	高温水、油
介质温度℃(mm)	≤60	≤180	≤220	≤60	≤180	≤220
电压电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
泄漏量(ml/min)	按JB/T7352-94·F规定
功耗(VA)	50

四、安装尺寸：

公称通径DN	法兰纹连接
	外形尺寸		法兰尺寸
	H	L	D	D1	D2	b	f	n-d
15	153	130	95	65	46	14	2	4-φ14
20	153	150	105	75	56	16	2	4-φ14
25	153	160	115	85	65	16	3	4-φ14
32	176	180	140	100	76	18	3	4-φ18
40	176	200	150	110	84	18	3	4-φ18
50	192	230	165	125	99	20	3	4-φ18
65	250	290	185	145	118	20	3	4-φ18
80	260	310	200	160	132	20	3	8-φ18
100	290	350	220	180	156	22	3	8-φ18
