欧姆龙温控器 E5CC-CX2ASM-804

电源电压		型号中带A的温控器： AC100～240V， 50/60Hz 型号中带D的温控器： AC24V， 50/60Hz；DC24V
容许电压变动范围		额定电源电压的85%～110%
功率消耗		有000可选件的型号：在AC100～240V时大5.2VA，在AC24V时大3.1VA或DC24V时大1.6W 所有其它型号：在AC100～240V时大6.5VA，在AC24V时大4.1VA或DC24V时大2.3W

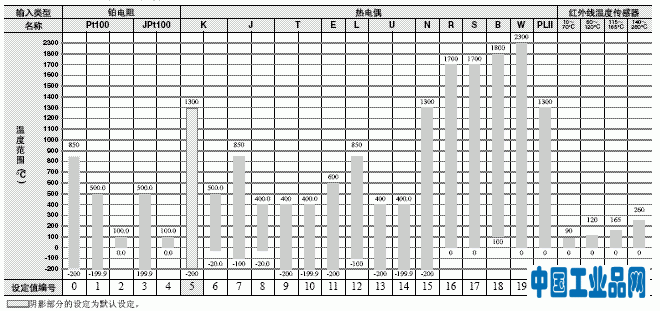

传感器输入		温度输入型热电偶： K、J、T、E、L、U、N、R、S、B、W或PL II 铂电阻： Pt100或JPt100 红外线温度传感器(ES1B) ： 10～70°C， 60～120°C， 115～165°C， 140～260°C 模拟量输入电流输入： 4～20mA， 0～20mA 电压输入： 1～5V， 0～5V， 0～10V
输入阻抗		电流输入：大150Ω，电压输入：小1MΩ (连接ES2-HB/THB时用1 ： 1连接。)
控制方式		ON/OFF控制或2自由度PID (带自动调谐)
控制输出	继电器输出	SPST-NO， AC250V， 3A (电阻负载)，电气寿命： 100,000次，小可用负载： 5V， 10mA*
	电压输出 (用于驱动SSR)	输出电压： DC12V±20% (PNP)，大负载电流： 21mA，带短路保护电路
	电流输出	DC4～20mA， DC0～20mA，负载： 500Ω以下，分辨率：约10,000*
辅助输出	输出点数	3
辅助输出	输出规格	N.O.继电器输出， AC250V，有3点输出的型号： 2A (电阻负载)，电气寿命： 100,000次操作，小可用负载： 5V时10mA
事件输入	输入点数	2或4 (因型号而异)
	外部接点输入规格	有接点输入时： ON (1kΩ以下)， OFF (100kΩ以上)
		无接点输入时： ON (残留电压1.5V以下)， OFF (漏电流0.1mA以下)
		电流流量：约7mA/接点
传送输出	输出点数	1 (仅适合有点传送输出的型号)
传送输出	输出规格	接点输出： DC4～20mA，负载： 500Ω以下，分辨率：约10,000 线性电压输出： DC1～5V，负载： 1kΩ以下，分辨率：约10,000
设定方式		用前面板上的按键来设定
远程SP输入		电流输入： DC4～20mA， DC0～20mA (输入阻抗： 150Ω以下) 电压输入： 1～5V， 0～5V， 0～10V (输入阻抗： 1MΩ以上)
指示方式		11段数字显示屏和单独的指示灯字符高度： PV ： 15.2mm， SV ： 7.1mm
多SP功能		可通过事件输入、按键操作或串行通信保存和选择多八个设定点(SP0至SP7)
其它功能		手动输出、加热/冷却控制、回路断线报警功能、SP倾斜、其它报警功能、加热器断线(HB)报警(含SSR故障(HS)报警)、 40% AT、100% AT、操作量限制、输入数字滤波器、自调整、鲁棒调谐、PV输入偏差、运行/停止、保护功能、开平方运算功能、操作量变化率限制、简单计算、温度状态显示、简单编程、输入值的移动平均处理和显示屏亮度设定
使用环境温度		-10～55°C (无结露或无结冰)， 3年保修： -10～50°C (无结露或无结冰)
使用环境湿度		25%～85%
保存温度		-25～65°C (无结露或无结冰)

* 无法为控制输出2选择继电器输出或电流输出。

K、J、T、E、N、R、S、B ： JIS C 1602-1995， IEC 60584-1
L ：Fe-CuNi， DIN 43710-1985
U ：Cu-CuNi， DIN 43710-1985
W：W5Re/W26Re，ASTM E988-1990
JPt100 ： JIS C 1604-1989， JIS C 1606-1989
Pt100 ：JIS C 1604-1997，IEC 60751
PL II ：根据德国BASF公司（原Engelhard公司）提供的PLATINEL II起电量表

输入类型	电流		电压
输入规格	4～20 mA	0～20 mA	1～5 V	0～5 V	0～10V
设定范围	通过缩放可在以下范围内使用： -1999～9999， -199.9～999.9， -19.99～99.99， -1.999～9.999
设定值编号	25	26	27	28	29

可将各路报警单独设定为下列19种报警种类中的种。默认设定为2 ：上限值。（见注）
各路报警均分配了辅助输出，并可指定ON/OFF延迟（0～999s）。
注：在具有HB报警和HS报警功能的型号的默认设定中，报警1设定为加热器报警(HA)，报警类型1的参数不显示。
要使用报警1，须设定对报警1的输出分配。

设定值	警报种类	警报种类		功能说明
设定值	警报种类	正报警值(X)	负报警值(X)	功能说明
0	报警功能关闭	无输出		无报警功能
1	上下限*1		*2	通过设定报警上限值(H)和报警下限值(L)来定义目标值的偏差。PV超出此偏差范围时，报警ON。
2	上限			通过设定报警值(X)来定义目标值的上偏差。PV大于SP达到或超过偏差值时，报警ON。
3	下限			通过设定报警值(X)来定义目标值的下偏差。PV小于SP达到或超过偏差值时，报警ON。
4	上下限范围*1		*3	通过设定报警上限值(H)和报警下限值(L)来定义目标值的偏差。PV未超出此偏差范围时，报警ON。
5	上下限待机*1	*5	*4	为上下限报警(1)加入待机时序。*6
6	上限待机			为上限报警(2)加入待机时序。*6
7	下限待机			为下限报警(3)加入待机时序。*6
8	对值上限			如果当前值大于报警值(X)，将会使报警ON，而与目标值无关。
9	对值下限			如果当前值小于报警值(X)，将会使报警ON，而与目标值无关。
10	对值上限待机			为对值上限报警(8)加入待机时序。*6
11	对值下限待机			为对值下限报警(9)加入待机时序。*6
12	LBA (仅限报警1类型)	-		*7
13	PV变化率报警	-		*8
14	SP 对值上限			当设定点(SP)大于报警值(X)时，报警ON。
15	SP 对值下限			当设定点(SP)小于报警值(X)时，报警ON。
16	MV 对值上限*9			当操作量(MV)大于报警值(X)时，报警ON。
17	MV 对值下限*9			当操作量(MV)小于报警值(X)时，报警ON。
18	RSP 对值上限*10			当远程SP (RSP)大于报警值(X)时，报警ON。
19	RSP 对值下限*10			当远程SP (RSP)小于报警值(X)时，报警ON。

*1.通过设定值1、4和5，各报警种类均可设定单独的上限值（表示为“H”）和下限值（表示为“L”）。
*2.设定值： 1 （上下限报警）
e5_c_sp_4_31
*3.设定值：4（上下限范围）
e5_c_sp_4_32
*4. 设定值：5（上下限待机）
对于上述的上下限报警*2

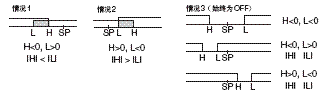

• 情况1和情况2
当上限和下限滞后重叠时始终为OFF。
• 情况3 ：始终为OFF
*5. 设定值： 5 （上下限待机）当上限和下限滞后重叠时始终为OFF。
*6. 有关待机时序的操作信息，请参见E5□C数字温控器用户手册。
*7. 有关回路断线报警功能(LBA)的信息，请参见E5□C数字温控器用户手册。
*8. 有关PV变化率报警的信息，请参见E5□C数字温控器用户手册。
*9. 在执行加热/冷却控制时，操作量对值上限报警功能仅用于加热运行，操作量对值下限报警功能仅用于冷却运行。
*10.只有使用远程SP输入时才显示该值。该功能在本地SP模式和远程SP模式下均有效。

*电压的影响2**
显示精度 (在23°C环境温度下)		热电偶： (显示值的±0.3%或±1°C，取较大者) ±1位以下*1 铂电阻： (显示值的±0.2%或±0.8°C，取较大者) ±1位模拟量输入： ±0.2% FS ±1位以下 CT输入： ±5% FS ±1位以下
传送输出精度		±0.3% FS以下
远程SP输入类型		±0.2% FS ±1位以下
*温度的影响2**		热电偶输入(R、S、B、W、PL II) ： (PV的±1%或±10°C，取较大值) ±1位以下其它热电偶输入： (PV的±1%或±4°C，取较大值) ±1位以下*3 铂电阻： (PV的±1%或±2°C，取较大值) ±1位以下模拟量输入： (±1%FS) ±1位以下 CT输入： (±5% FS) ±1位以下远程SP输入： (±1% FS) ±1位以下
输入采样周期		50ms
滞后		温度输入： 0.1～999.9°C或°F (以0.1°C或°F为单位) 模拟量输入： 0.01%～99.99% FS (以0.01% FS为单位)
比例带(P)		温度输入： 0.1～999.9°C或°F (以0.1°C或°F为单位) 模拟量输入： 0.1%～999.9% FS (以0.1% FS为单位)
积分时间(I)		0～9999s (以1s为单位)， 0.0～999.9s (以0.1s为单位) *4
微分时间(D)		0～9999s (以1s为单位)， 0.0～999.9s (以0.1s为单位) *4
用于冷却的比例带(P)		温度输入： 0.1～999.9°C或°F (以0.1°C或°F为单位) 模拟量输入： 0.1%～999.9% FS (以0.1% FS为单位)
用于冷却的积分时间(I)		0～9999s (以1s为单位)， 0.0～999.9s (以0.1s为单位) *4
用于冷却的微分时间(D)		0～9999s (以1s为单位)， 0.0～999.9s (以0.1s为单位) *4
控制周期		0.1、0.2、0.5、1～99s (以1s为单位
手动复位值		0.0～100.0% (以0.1%为单位)
报警设定范围		-1999～9999 (小数点位置取决于输入种类)
信号源电阻的影响		热电偶： 0.1°C/Ω以下(100Ω以下) 铂电阻： 0.1°C/Ω以下(10Ω以下)
缘电阻		20MΩ以上(DC500V时)
耐电压		AC2,300V， 50/60Hz条件下持续1min. (不同电荷的端子之间)
振动	耐久	10～55Hz， 20m/s²， X、Y、Z各方向10min
振动	误动作	10～55Hz， 20m/s²， X、Y、Z各方向2h
毁坏	耐冲击	100m/s²，在X、Y和Z方向上各测试3次
毁坏	误动作	300m/s²，在X、Y和Z方向上各测试3次
质量		温控器：约120g，安装支架：约10g
保护等		前面板： IP66，后壳体： IP20，端子： IP00
内存保护		非易失性存储器(写入次数： 100万次)
设定工具		CX-Thermo 4.5版或更高版本
设定工具端口		E5CC上面板：使用E58-CIFQ2 USB串行转换电缆连接至电脑上的USB端口。*5
标准	认证标准	UL 61010-1、CSA C22.2 No.611010-1 (经UL评估)、KOSHA 认证(部分型号) *6、韩国 “无线电波法” (10564法案)
标准	符合规格	EN 61010-1 (IEC 61010-1) ： 2 污染， II类过电流、劳埃德标准 *7
EMC		EMI ： EN61326 辐射骚扰强度： EN 55011 Group 1, class A 杂音端子电压： EN 55011 Group 1, class A EMS ： EN 61326 ESD抗扰度： EN 61000-4-2 电磁场强度抗扰度： EN 61000-4-3 Burst Noise Immunity: EN 61000-4-4 传导干扰抗扰度： EN 61000-4-6 浪涌抗扰度： EN 61000-4-5 电压突降/中断耐受能力： EN 61000-4-11

*1.K热电偶在-200～1300°C之间、T和N热电偶在-100°C以下及U和L热电偶在任何温度条件下的显示精度均为±2°C（±1位以下），但此处未指定B热电偶在400°C以下时的显示精度。B热电偶在400～800°C之间的显示精度高为±3°C。R和S热电偶在200°C以下时的显示精度高为±3°C±1位以下。W热电偶的显示精度高为 PV的±0.3或±3°C±1位以下（取较大值）。PL II热电偶的显示精度高为PV的±0.3或±2°C±1位以下（取较大值）。
*2.环境温度范围：-10°C～23°C～55°C，电压范围：额定电压的-15%～10%
*3.K热电偶在-100°C以下时：高为±10°C
*4.该单位由设定的积分/微分时间单位参数决定。
*5.可同时实现外部通信(RS-485)和USB-串行转换电缆通信。
*6.有关认证型号的信息，请访问以下网站。http://www.ia.omron.com/support/models/index.html
*7.为了符合劳埃德标准，请参见样本上的运输标准中有关海运标准的信息。

适用操作系统	Windows 2000、Windows XP、Windows Vista或 Windows 7
适用软件	CX-Thermo 4.5版或更高版本
适用型号	E5CC/E5EC/E5AC和E5CB
USB接口标准	符合USB 1.1规格
DTE (数据终端设备) 速度	38400bps
连接器规格	计算机： USB (A型插头) 数字温控器：设定工具端口
电源	总线电源(通过USB主机控制器供电。) *
电源电压	DC5V
消耗电流	450 mA以下
输出电压	4.7±0.2VDC (从USB-串行转换电缆向数字温控器供电。)
输出电流	250 mA以下 (从USB-串行转换电缆向数字温控器供电。)
使用环境温度	0～55°C (无结露或无结冰)
使用环境湿度	10%～80%
保存温度	-20～60°C (无结露或无结冰)
保存湿度	10%～80%
高度	2,000m以下
质量	约120g

Windows是Microsoft Corporation在美国和其他国家的注册商标。
*USB端口应使用高功率端口。
注：必须在个人计算机中安装相应的驱动程序。

传送路径连接	RS-485 ：多点
通信方式	RS-485 (双线，半双工)
同步方式	起停同步
通信协议	CompoWay/F或Modbus
通信速度	19200、38400或57600bps
传送代码	ASCII
数据位长度*	7或8位
停止位长度*	1或2位
错误检测	垂直奇偶校验(无、偶数、奇数) 模块检查字符(BCC)，使用 CompoWay/F或CRC-16 Modbus
流量控制	无
端口	RS-485
重试功能	无
通信缓冲	217个字节
通信响应/发送等待时间	0～99ms 默认值： 20ms

* 可通过通信设定别单独设定通信速度、数据位长度、停止位长度和垂直奇偶校验。

未编程通信*	• 您可以使用可编程逻辑控制器(PLC) 中的存储器读写E5□C参数、开始和停止操作等。 E5□C可自动与可编程逻辑控制器(PLC)进行通信。无需通信编程。连接的温控器数量： 16个以下适用可编程逻辑控制器(PLC) 欧姆龙可编程逻辑控制器(PLC) SYSMAC CS系列、CJ系列或CP系列三菱电机可编程逻辑控制器(PLC) MELSEC Q系列或L系列
部件间通信*	• 连接温控器时，可以将参数从设置为主站的温控器复制到设置为从站的温控器。连接的温控器数量： 32个以下(包括主机)
部件间通信*	• 连接温控器时，可以将设定值和RUN/STOP命令从设置为主站的温控器发送到设置为从站的温控器。可为设定值设置斜率和偏差。连接的温控器数量： 32个以下(包括主机)

* 需要带有1.1版或更高版本的温控器。

耐电压	AC1,000V条件下持续1min
耐振动	50Hz， 98m/s²
质量	E54-CT1 ：约11.5g， E54-CT3 ：约50g
附件 (仅E54-CT3)	接点(2) 插头(2)

CT输入 (用于加热器电流检测)	单相加热器检测功能型：单输入单相或三相加热器检测功能型：双输入
加热器大电流	AC50A
输入电流值指示精度	±5% FS ±1位以下
加热器断线报警设定范围*1	0.1～49.9 A (以0.1A为单位) 小检测ON时间： 100ms*3
SSR故障报警设定范围*2	0.1～49.9 A (以0.1A为单位) 小检测OFF时间： 100ms*4

*1.对于加热器断线报警，将在控制输出为ON时检测加热器电流，且当加热器电流小于设定值（即加热器断线检测电流值）时，输出将置ON。
*2.对于SSR故障报警，将在控制输出为OFF时检测加热器电流，且当加热器电流大于设定值（即SSR故障检测电流值）时，输出将置ON。
*3.控制时间为0.1s或0.2s时，值为30ms。
*4.控制时间为0.1s或0.2s时，值为35ms。
