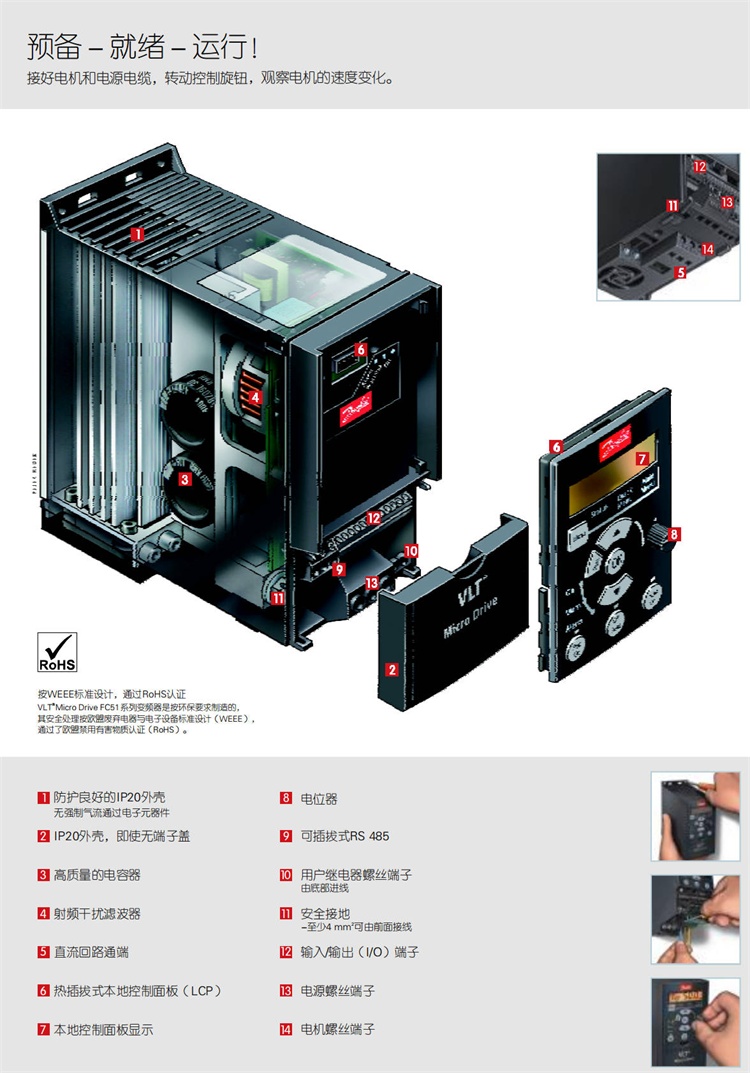

有涂层 PCB 标准
可抵御恶劣环境

并排安装，真正节省空间
紧凑的书本型设计允许真正的并排安装，而不会降低额定值。

小的尘土渗透率
VLT® Micro Drive 中的强制通风避开了电子元件。 印刷电路板在变频器内部受到良好保护。

内置射频干扰滤波器
内置射频干扰滤波器可限制电动机电缆产生的无线电干扰，允许使用长达 15 米的电动机电缆（屏蔽型）。 符合欧盟标准

内置制动功能
利用内置的直流和交流制动功能，VLT® Micro Drive 可以将应用中产生的动能转化为制动功率，从而使电动机减速。 制动斩波器内置在功率 1.5 kW 以上的变频器中。

显示选件
数字式本地控制面板
带电位计（LCP11）
带电位计（LCP12）LCP
的面板安装套件 带三米长的电缆

Accessories
IP21 / NEMA 1 kit.
Decoupling plate kit.
DIN rail mounting kit.

其他附件
IP21/NEMA 1 套件
耦合板套件，
DIN导轨安装套件

规格
主电源 (L1, L2, L3)：
供电电压
1 x 200–240 V ±10%, 3 x 200–240 V±10%
3 x 380–480 V ±10%

输出数据 (U, V, W):
输出电压。
电源电压的 0 - 100%

输出频率
0　200 Hz（VVC+ 模式）、
0　400 Hz（U/f 模式）

输出切换
无限制

加减速时间
0.05　3600 秒

脉冲输入：
可编程输入
5
逻辑
PNP 或 NPN
电压水平
0　24 V

脉冲输入：
可编程输入
1*
电压水平
直流 0 - 24 V（PNP 正 逻辑）
脉冲输入频率
20　5000 Hz
* 其中 个数字输入可用于脉冲输入。

模拟输入
模拟输入
2
模式
1 电流/1 电压或电流
电压水平
0 　 10 V（可调节）
电流水平
0/4　20 mA（可调节）

模拟输出：
可编程模拟输出
1
模拟输出的电流范围
0/4　20 mA

继电器输出：
可编程继电器输出
1 (240 VAC, 2 A)
认证：
CE, C-tick, U

现场总线通讯：
FC 协议
Modbus RTU
