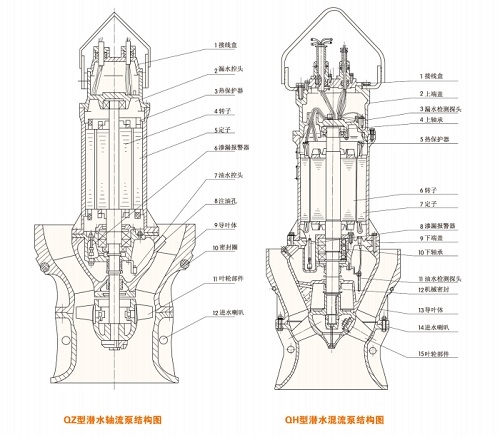

一、厂家泵型结构:
大流量潜水轴流泵的外形很象一根水管,泵壳直径与吸水口直径差不多,既能够笔直设备(立式)和水平设备(卧式),也能够歪斜设备(斜式)。其根本部件由吸人管,叶轮(包含叶片,轮毂),导叶,泵轴,出水弯管,上下轴承,填料盒以及叶片视点的调理组织等组成。
二、部件设备:
(1)扬水管:为了改进人口处水力条件,常选用契合流线形的喇叭管或做成流道形式
(2)叶轮:是轴流泵的首要作业部件,其功用直接影响到泵的功用。叶轮按其调理的或许性,能够分为固定式、半调式和全调式三种。固定式轴流泵是叶片和轮毂体铸成一体的,叶片的设备视点是不能调理的。
3)导叶:在潜水轴流泵中,液体运动好象沿螺旋面的运动,液体除了轴向行进外,还有旋转运动。导叶是固定在泵壳上不动的,水流通过导叶时就消除了旋转运动,把旋转的动能变为压力能。因而,导叶的效果就是把叶轮中向上流出的水流旋转运动变为轴向运动。一般轴流泵中有6~12片导叶。
(4)轴和轴承:泵轴是用来传递扭矩的。在大型轴流泵中,为了在轮毂体内安置调理、操作组织,泵轴常做成空心轴,里面安顿调理操作油管。
三、泵站潜水轴流泵按其功用有两种:
①导轴承,首要是用来接受径向力,起到径向定位效果;
②推力轴承,其首要效果在立式轴流泵中,是用来接受水流效果在叶片上的方向向下的轴向推力,泵滚动部件分量以及保持转子的轴向方位,并将这些推力传到机组的根底上去。
(5)密封设备:泵站潜水轴流泵出水弯管的轴孔处需求设置密封设备,目前,一般仍常用压盖填料型的密封设备.
