大排量混流式潜水泵原理

上传日期:2020-07-14  播放次数:31
视频介绍
  潜水轴流泵
  工作原理:大排量混流式潜水泵工作时,也会发作汽蚀现象。即在叶片背部压力降低到低于作业水温的饱和压力时,液体开始蒸发发作汽泡;汽泡沿流线进到压力较高的区域时,受压迅速缩短,发作水力冲击,并对叶片外表构成严峻的剥蚀损坏。当汽泡区域进一步扩展时,叶片背部则会彻底被汽泡掩盖,大排量混流式潜水泵这时汽泡的消除不在叶片上而是在叶片背后,所以对叶片无剥蚀效果,但因为此刻汽泡阻塞了叶片之间的通道,所以水泵的流量、压力、功率等均下降,并发作噪音和振荡,损坏水泵正常作业。
  混流式潜水泵为一种高比转数(500~1200)叶片泵,其流量大扬程低,流量大约在0.1~50米³/秒规模内,扬程一般低于25米;大都在4~15米。液流在旋转翼形叶片效果下,发作沿轮轴轴向的运动。又因它的叶片象螺旋桨,所以又叫做螺旋桨泵。
在轴流泵中,水的流动如同在螺旋外表上的运动相同,即一方面沿轴行进,另一方面还跟着叶轮旋转。
   从叶轮中流出来的带有切向速度的旋转水流,假如直接进入管道,则这一部分旋转的动能就讲彻底丢失掉。为此,需求消除液体的旋转运动,并把它的动能变换为压力能,到达提高水泵功率的意图,因而设有导叶。

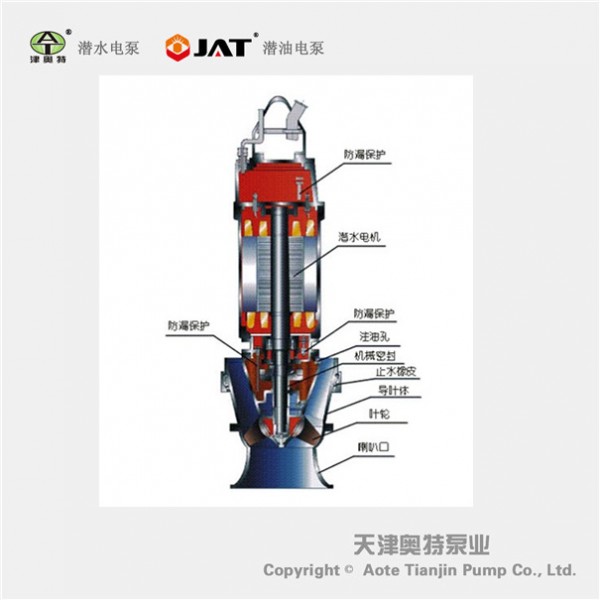

轴流泵1结构图
  导叶的数目一般比叶轮叶片的数目多一片或少一片。而叶轮叶片数与比转数有关,低比转数轴流泵(ns=500~600),叶片数Z=5~6;中比转数轴流泵(ns=800~900),叶片数Z=4;高比转数轴流泵(ns>1000),Z可取3片或2片。关于可调理的轴流泵叶轮(即叶片能够滚动),Z>4时会构成滚动组织上的困难。导叶进口边与叶轮出口边之间的间隔也有必定的要求,一般为0.1D,D为导叶直径;假如这个间隔太小,轴流泵作业不稳定,假如间隔太大,则又增大了水力丢失。
  混流式潜水泵发作的理论水头,其方程式和离心泵的很相似,不过考虑到轴流泵出口与入口圆周速度相同,所以有:
H∞=u2(v2u-v1u)/g
假如叶轮入口没有预旋,则上式为:H∞=u2v2u/g
理论流量为:QT=vF
式中v——液体在叶轮轴向的分速,米/秒;
F——液体在出口处的横断面积,米²。
  大排量混流式潜水泵具有构造简单紧凑、分量轻、功率高、能够运送脏污的液体等长处。
