、进口气动小流量调节阀描述：

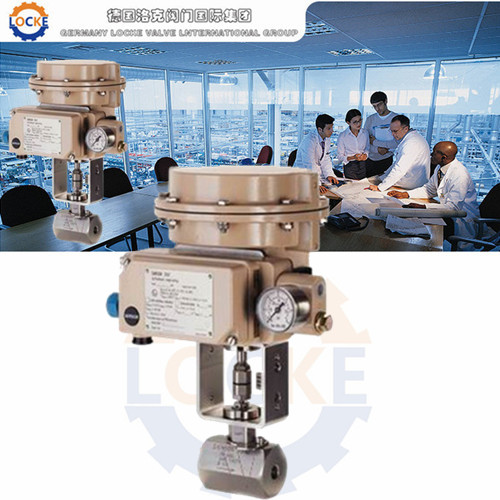

德国《LOCKE》洛克--进口气动小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等介质的注流量调节场合。本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。www.shjmfm.com / www.hy-shh.com

二、进口气动小流量调节阀技术参数：
公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
配用执行器型号 LQTK-1
额定行程(mm) 8 10 12
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座市
流量特性 等百分比、直线性
执行器技术参数:
配置执行器类别 LOCKE系列多弹簧簿膜执行机构
有效面积(cm2) 200
行程(mm) 10、16
弹簧范围(KPa) 20～100（标准）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140～400KPa
气源接口 RC1/4"
环境温度 -30～+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) 主要零件材料
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀座 304 304 316 316L
阀芯 304 304 316 316L
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料压盖 WCB 304 316 316L
主要性能指标:
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
三、进口气动小流量调节阀性能特点：
1、耐压高， 高可达32MPa。
2、调节精度高，微小流量也能进行正常调节， 小调节CV达到0.001。
3、阀芯形状可选择针型或V型口。
4、针形阀芯更容易调节，调节灵敏度高。
5、V型口阀芯不容易折断，哪怕是在压差很高的情况下。
四、进口气动小流量调节阀优势：
1、通过结构改进提升了密封性能，从而提高了流量控制的精确性。
2、使用寿命长，调节精度高。
3、特殊阀内件设计确保了细小的阀芯不易折断。
4、调节不干净介质时，针对其节流间隙小的问题，通过设计预防了堵卡现象的发生，阀芯不容易堵塞。
5、适用于液体、蒸汽等介质的小流量调节场合。
6、阀体可采用螺纹连接
