产品概述

本产品采取双层不锈钢结构设计，可以防止太阳直晒引起的蒸发误差，拥有比同行业产品更高的测量精度值。

清易QY-ZF/F水面蒸发传感器是 款用来观测水面蒸发的仪器，具有精度高、灵敏度高、量程宽等优势，可以快速、准确地测量出单位面积的水面蒸发量。

功能特点

◆可以防止太阳直晒引起的蒸发误差，拥有比同行业产品更高的测量精度值，响应速度快、互换性好；

◆整机选用304不锈钢材质制成，耐腐蚀，不起锈，外观精美，保证传感器使用寿命；

◆应用压力式测量原理，通过高精度的称重原理测量蒸发皿内液体的重量变化，再计算出液面高度，从而测量得到蒸发量，测量更精准，数据更科学；

◆采用底部出线的接线方式，减少明线，避免线路故障，安装方便，操作简单；

◆双层防护的设计结构，该产品独特的双层不锈钢设计，可以有效隔离外界干扰，使测量结果更加精准；

◆适应能力强，在风浪和降雨气候条件下也能正常观测，不失准确度，抗电磁干扰，即使停电后再通电，输出数据依然正确；

◆本产品为数字化传感器，无温漂、时漂，性能长期稳定。

适用范围

水面蒸发传感器是用来感知水面蒸发量变化的传感器，可以观测水面蒸发在不同时间段的变化规律，适用于气象观测、植物栽培、种子培养、农林业、地质勘测、科学研究等领域。

既可与自动加水装置、数据采集发送装置等配套使用，实现蒸发过程自动监控，也可与数据采集存储装置（记录仪）组合使用，实现蒸发数据的自动存储，还可与雨量传感器、数据采集发送装置等搭配使用，实现蒸发、降雨过程的自动观测和远程传输。

此外，可以作为雨量站、蒸发站、气象站、环境监测站等设备的组成部分，用来观测气象或环境参数之 的“水面蒸发”。

工作、存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存温度：-40～125°C

储存湿度：＜80%（无凝结）

工作原理

应用压力式测量原理，通过测量蒸发皿内液体重量变化，再计算出页面高度，从而测得蒸发量。能够适应各类环境的水面蒸发测量，不受液体结冰的影响，克服了使用超声波原理测量液面高度时出现的结冰时测量不准、无水时易损坏传感器、测量精度低等弊端。

技术参数

供电电压：7～24V DC

测量范围：0~200mm

测量精度：±1%

信号输出：

电流型：4~20mA

电压型：0.4~2V

485型：Modbus-RTU

响应时间：＜1s

内桶口径：φ200mm

外桶口径：φ300mm

防护等 ：IP66

大称重：6500g   （禁止将超重物品放入蒸发桶内）

工程量转换公式：

实际测量值=(测量信号- 小信号)/( 大信号- 小信号)*( 大量程- 小量程)+ 小量程信号输出：

尺寸、重量

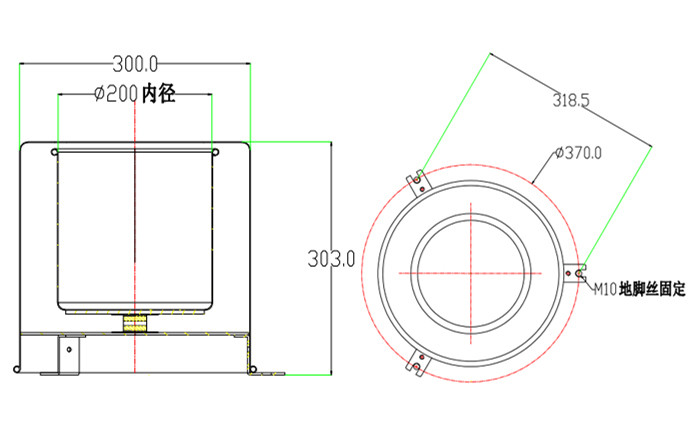

　外型尺寸：（见下图）

　整机重量：4.7kg
