产品描述

•

   QTB351型溅射薄膜压力敏感芯片采用离子束溅射技术，将应变电阻直接溅射在17-4PH不锈钢基底上，通过基底的受力弹性形变，芯片输出与被测压力成线性关系的mV电压信号，实现对被测压力的准确快速测量。专为各大传感器OEM厂商和集成商对传感器性能、可靠性和稳定性的高规格需求而设计，芯片输出的是mV电压信号，客户需根据自已实际要求对信号进行处理。



产品接线图及引脚定义图

产品应用范围：

航空航天、船舶、轨道交通、工程机械、汽油缸内直喷和柴油高压共轨直喷、石油和化工、工业自动化控制等领域气体和液体的压力测量；压力变送器、压力检测仪器和仪表

产能优势：

芯片产能：具备年产600万颗芯体的产能优势，彻底打破了该芯体国外垄断的格局。

封装产能：年产200万只压力传感器的封装线。

产品特性

• 溅射薄膜技术保证长期稳定性好，可靠性高

• 宽工作温区，低温度漂移

• 体化结构，适用于多种流体介质

• 可同时检测压力和温度信号

• 17-4PH不锈钢材质，耐腐蚀

• 体积小，应变面外径7mm，台阶处外径9.5mm，高5mm，产品重量1g

• ID功能码

• 性价比高，适合OEM厂商





产品选型



型号	量程	精度等	温度区间
QTB351	055   0.5 MPa	A   0.03%FS	11    0-85℃
	105   1.0 MPa	B   0.05%FS	22    -10℃～105℃
	165   1.6 MPa	C   0.1%FS	33    -25℃～125℃
	255   2.5 MPa	D   0.2%FS	43    -40℃～125℃
	046   4.0 MPa	E   0.5%	55    -55℃～175℃
	066   6.0 MPa	F   1%FS
	106   10.0 MPa
	166   16.0 MPa
	256   25.0 MPa
	406   40.0 MPa
	606   60.0 MPa
	706   70.0 MPa
	107   100.0 MPa
	127   120.0 MPa
	147   140.0 MPa
	167   160.0 MPa
	187   180.0 MPa
	207     200.0 MPa
	257   250.0 MPa



产品参数

被测介质	与不锈钢兼容的气体、液体
压力类型	表压、 压
量程	0.5MPa～250MPa（可定制）
精度	±0.1%FS、±0.2%FS、±0.5%FS
非线性	0.05%FS、0.1%FS、0.2%FS
迟滞性	≤0.1%FS
重复性	≤0.1%FS
灵敏度	1.6-2.4   mV/V
长期稳定性	≤±0.1%FS/年
工作温度	-40～+125℃
零点温度漂移	±0.03 %FS/℃
满程温度漂移	±0.03 %FS/℃
缘电阻	≥1000MΩ/500VAC
破坏压力	500%FS（不超过≤400MPa）
允许过载	150%FS～300%FS
机械振动	20g（20～5000HZ)
响应时间	≤0.1毫秒
材    料	17-4PH
高可靠性	耐500万次冲击
外形尺寸	应变面外径7mm，台阶处外径9.5mm，高5mm
可识别	ID码，可查询芯片的制造、测试、标定信息

企业介绍

        湖南启泰传感科技有限公司成立于2006年3月，是 家专门从事金属基压敏芯片和传感器研发、生产和销售于 体的高新技术企业。

启泰公司有着雄厚的资金实力及科研能力。

       公司坐落于湖南浏阳高新区，项目 期投资1.8亿元，占地面积约35亩，建设总用地面积2万多平米。公司拥有高洁净厂区、标准严苛的生产辅助系统、各种专用设备。

       公司研发团队以王国秋教授领导下的博士、硕士为主体，汇集了中国本专业领域的**人才。经十多年持续自主研发的核心技术和核心工艺，拥有十几项发明**、外观**。关键技术和生产工艺具有完全自主知识产权，所建的国内 条压敏传感芯片自动化生产线工艺流程完全自主设计。生产线于2019年1月通线，2019 年 8 月份实现批量生产，产能和品质均达到了国际 进水平，启泰公司也成为 上少数几家具有该芯片规模化生产能力的公司之 。

        目前启泰公司已与国内多家大型企业建立了战略合作关系。凭借国内的芯片产能优势，启泰公司将为传感器在高端领域的国产化提供整体解决方案。



服务说明

• 速发货，采购无忧：

• 国内厂家，从芯片到封装， 体化完成。生产工艺拥有自主知识产权，供货有保障，款到即发货。不惧贸易战，避免限购风险。

•

  量身定制：

• 您若对产品有特别要求，可以联系我们的销售工程师，公司研发团队将根据您的需求，专业定制。启泰传感竭诚为您服务。

•

• 品质保证 ：

• 拥有国内能量产的 进金属溅射薄膜压力传感芯片的生产线，100 净化车间，全自动绑定机，遵从 ISO90001质量管理体系，确保产品的品质和 致性。公司深谙质量在产品应用中的重要性，为此我们 直千方百计地提高产品质量。在过去两年中，QTQ000系列传感器故障率低于 0.1%。对于工程师而言， 糟糕的事情莫过于因为质量问题而停工。启泰高度重视这 问题，并不懈努力确保客户不再为质量问题而烦恼。

•

• 坚固耐用 ：

• QTQ000系列压力传感器采用了全不锈钢紧凑型焊接设计，能够在恶劣工况下有效保护传感器。电气接头防护等 达到 IP65IP67，并具有坚固的内部结构设计，保证了传感器能够在高振动环境下正常工作。

•

• 选型说明：

• 您若是索取详细选型资料或有选型方面的疑惑及其他特殊要求，请咨询我们的销售工程师，启泰专业的科研团队将为您量身制定解决方案。

•

• 战略伙伴：

• 三 重工股份有限公司、广州市水务投资集团、广东粤海水务股份有限公司、徐州工程机械集团有限公司、广西柳工集团有限公司、恒天九五、中国中车、中国电子集团、中国兵器集团、长沙市佳仪科技有限公司…

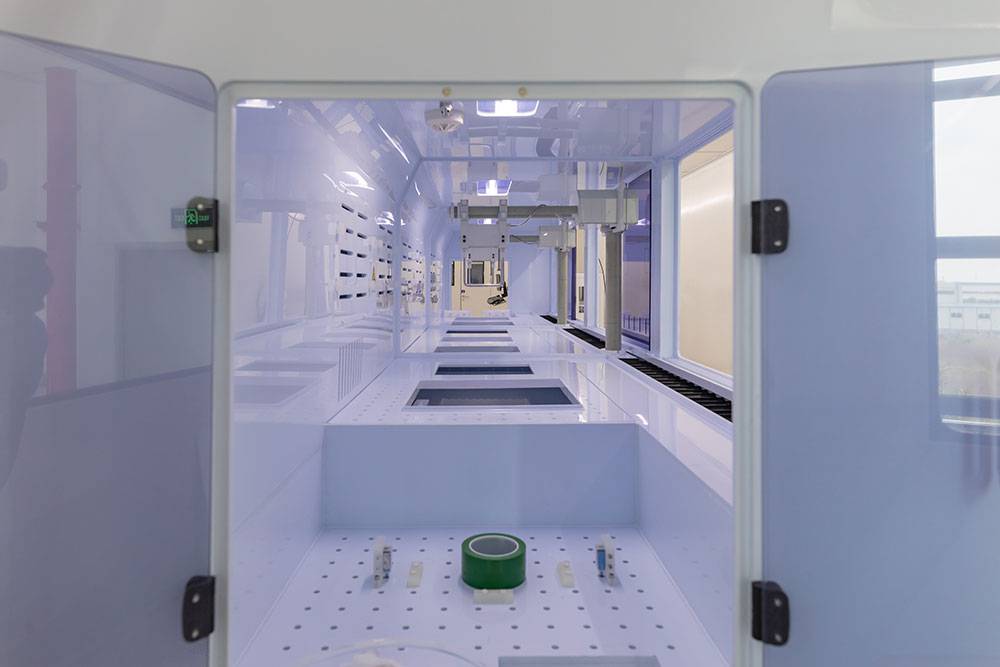

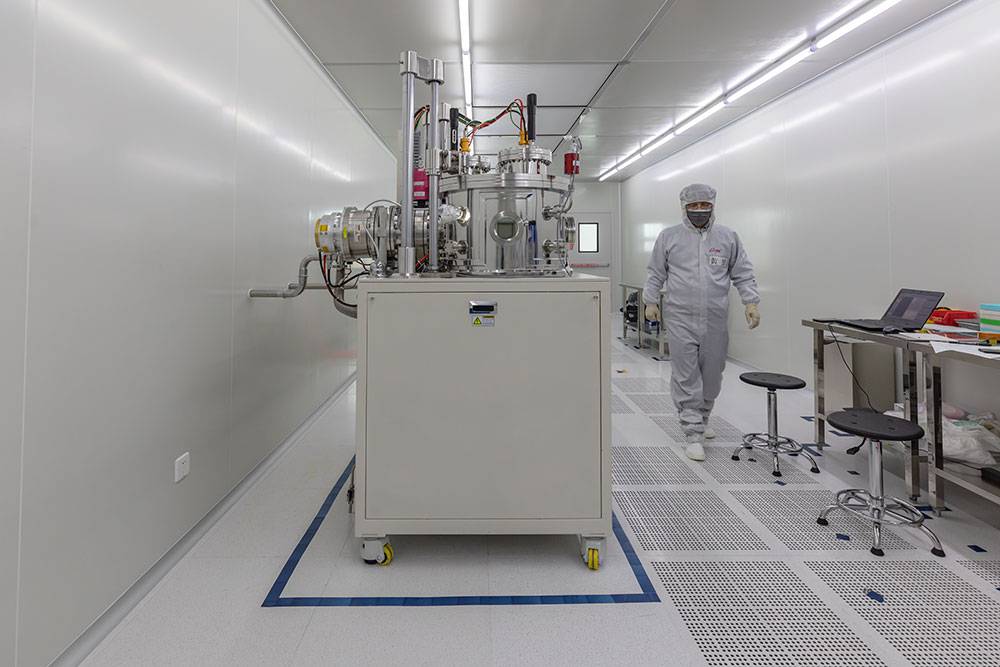

工厂车间及科研团队：
