深圳市金象源科技有限公司专利产品

绳索张力测量仪外观设计专利：ZL 2021 3 0014346.8

钢索张力测试仪实用新型专利：ZL 2021 2 0050643.2

使用范围：

  钢索张力测力仪 预应力拉索测力仪SL-20T

适用于柔性的-拉伸的索。如各种钢丝绳的张力拉力检测、缆绳的张力拉力测试，绳索的张力拉力测量，铜线的张力-拉力检测，铝线钢芯铝绞线的张力拉力测量，幕墙拉索张力检测，电缆的张力-拉力检测，高强度绳索的张力拉力测试等。

主要功能特点：

1. 张力测试仪具有张紧力的绳索结构，不需拆卸即可直接测量。

2. 重量轻、结构简单、操作方便，可携带高空作业适用于任何场合。

3. 内置传感器，性能可靠、稳定。选用500T每年经过*机构检测校校正的大型卧式拉力机进行标定。

4. 操作简便，*个人在30秒内就可完成*次测量。

5. 仪器结构简单，性能稳定，测量精度高，当被测索规格与测力仪中储存索号规格相同时，在额定量程内/测力精度可达±2％。

6. 被测索的选择范围宽，使用方便，测力仪中可储存多种不同直径钢索的数据。（共7种线径）。

7. 测试绳索直径:10T:10mm-22mm，20T:16mm-28mm,30T:22mm-34mm显示单位:kg、Kn，公斤和千牛可互相转换。

技术参数：

1. 可选型号：10T 20T  30T 。

2. 绳索直径:10T:10mm-22mm，20T:16mm-28mm,30T:22mm-34mm。

3. 可设置钢丝绳数量：7组.

4. 准确性:测试范围当被测索规格与测力仪中储存索号规格相同时，在额定量程内/测力精度可达±2％。

5. 显示：数字显示 。

6. 电池:12v标准 （循环充电）。

7. 使用时间：26小时。

8. 材质：防锈 抗风化 铝。

9. 测力仪尺寸：680*370*55mm。

10. 外包装尺寸：730*370*170mm。

11. 测力仪净重：6.5KG。

12. 环境：温度范围-20。到60。

13. 防护等*：符合lP65*。

14. 显示单位：kg、N.公斤和千牛可互相转换。

15. 本产品现有系列都有现货。

16. 具有系统自动补偿功能。

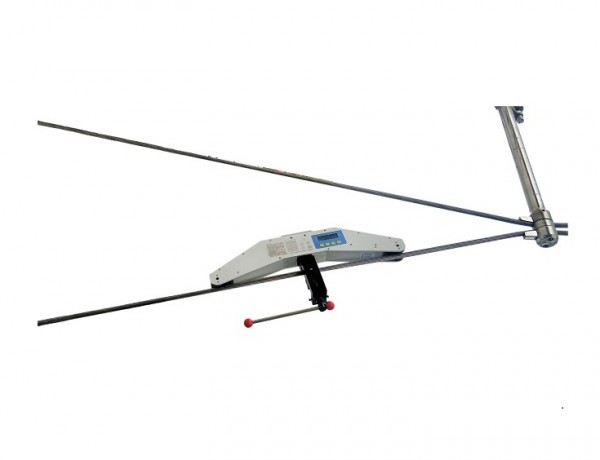

 钢索张力测力仪 预应力拉索测力仪SL-20T。

测力操作步骤： 1、按“ON/OFF”既进入前次测力的索号测力状态，可以直接测量相同索号钢索。

2、长按(MODEC)“索号/设定”进入索号选定程序，选择需要检测的索号1-7各个索号请参照索号对照表，按(ENTER/ZERO) “清零/确认”键确认。

3、钢索卡入轮槽并按(ENTER/ZERO) “清零/确认”键清零 。

4、长按（PEAK/VALUE）“峰值/单位”根据用户需求可实现KG与KN的单位切换（请看显示屏的箭头指示）。

5、点按（PEAK/VALUE）“峰值/单位”可实现所测得绳索峰值（请看显示屏的箭头指示）。

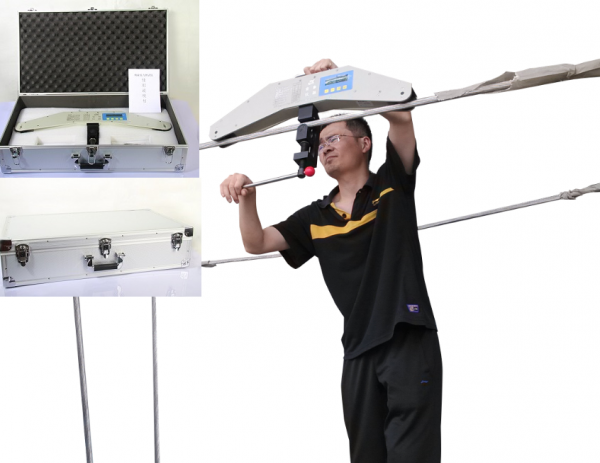

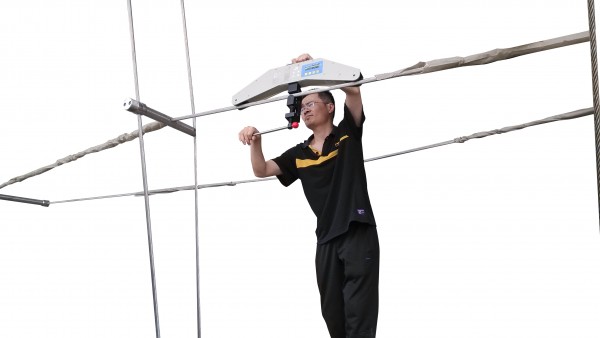

6、旋紧手轮至钢索顶到限位即显示钢索拉力、没有任何操作，30分钟自动关机。

按标定的索号测力，可获得较高的测力精度。 不建议用高量程索力仪测定小直径的索力。索力仪有异常情况，或使用时间较长后应作重新标定。测毕关掉按“ON/OFF”键关掉电源。
